はい、みなさまこんにちは( ﾟДﾟ)！
先日に引き続いて、護岸工事での布団かご等設置の様子です(*’ω’*)

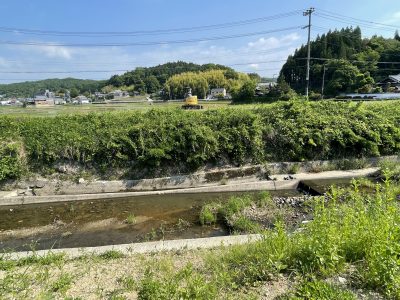

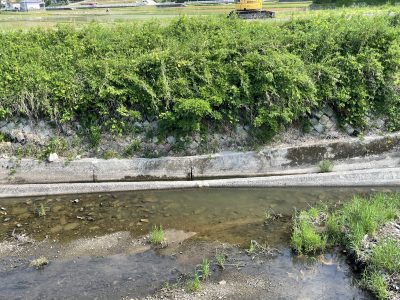

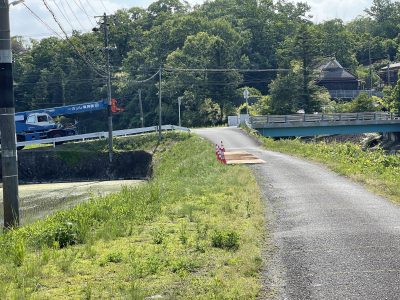

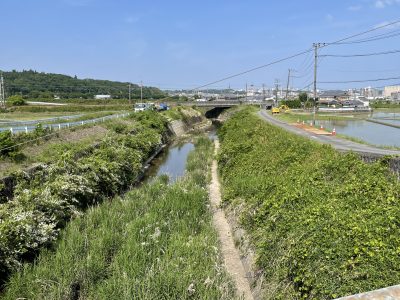

こちらが現場ですが、向こう岸の護岸のコンクリート部が
陥没しているのがわかるでしょうか(; ･`д･´)
護岸が陥没し、法面の自然石で積まれたブロックも崩れ下がって、
非常に危険な状態となっています(; ･`д･´)
現場は、写真で右側のユンボがおいている箇所です(‘ω’)
一方通行で、主要道路ではない為、重量がある車両があまり
通らないのですが、近隣の方々にとっては不安な日々を送って
らっしゃることでしょう( ;∀;)

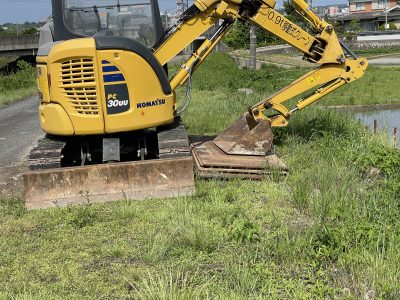

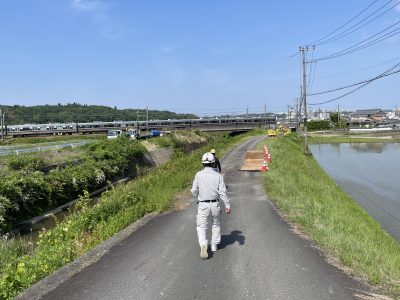

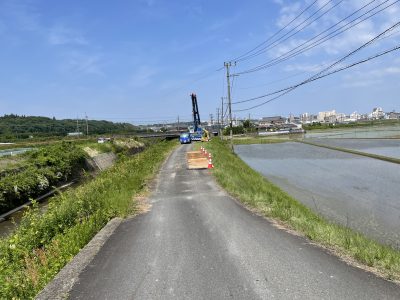

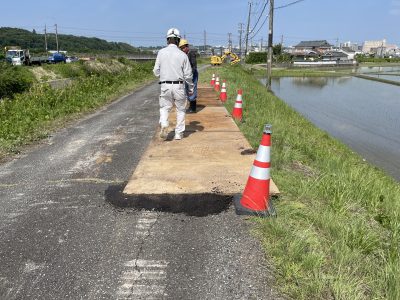

施工箇所までの道中で、アスファルトの亀裂が酷い箇所には
事前に鉄板養生をすませてありました(; ･`д･´)
今回使用する２５ｔのラフタークレーンが通行するのに、
養生無では、アスファルトが凹んでしまいます(; ･`д･´)

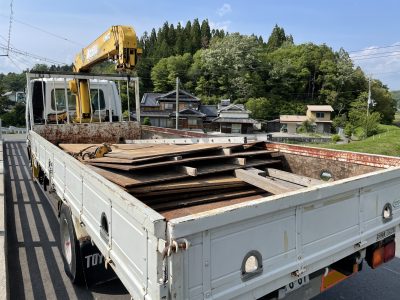

ラフターのアウトリガーの下に敷く養生鉄板も４枚準備(‘ω’)

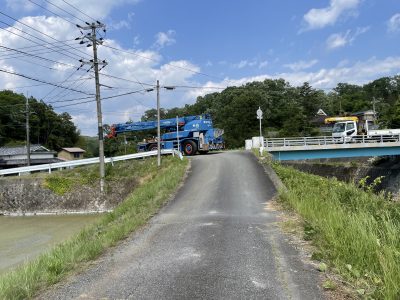

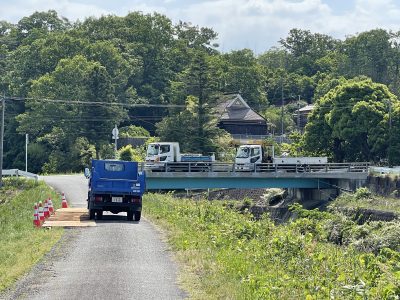

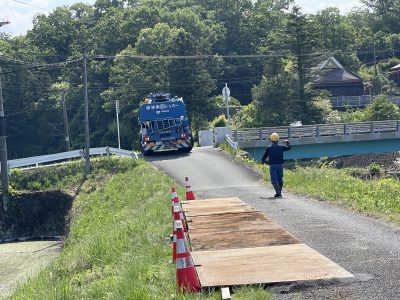

さて、２５ｔラフターが入場です(‘ω’)
小回りが利くので、地盤さえしっかりしていれば、
たいていの場所にはたどりつきます(; ･`д･´)

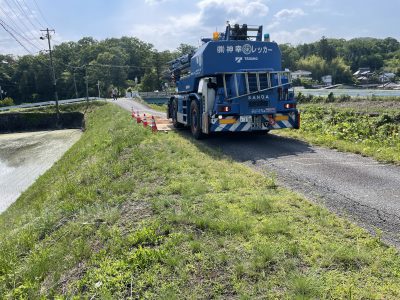

養生区間も通過し、

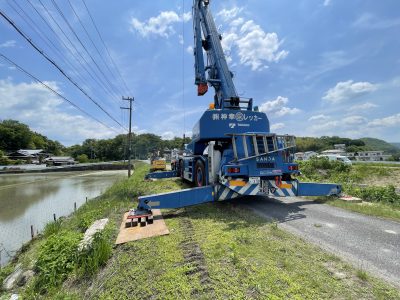

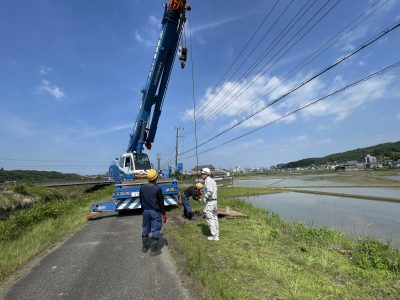

ラフターの設置からはじまります(‘ω’)☆

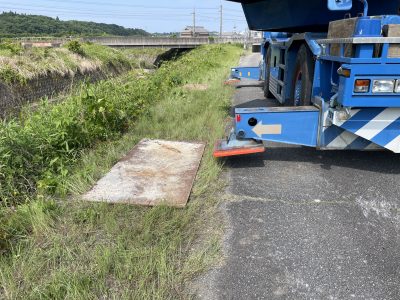

このように、敷板の下に、鉄板養生をしっかり施して、
設置圧を分散してあげるわけです(*’ω’*)

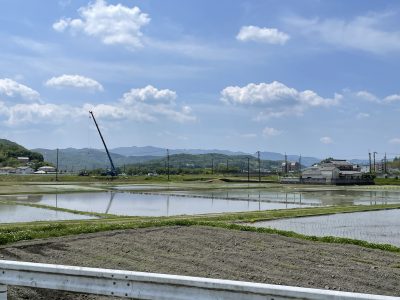

さて、ラフターの設置も完了したところで、
積んできた資材を仮置きしていきます(‘ω’)
置き場の0.25㎡バックホウでも積込がギリギリの重量でしたが、
２５ｔラフターならば、余裕で吊り上げてくれます( ;∀;)

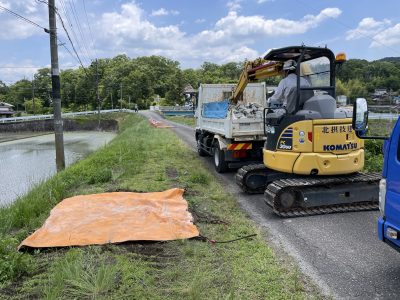

荷卸しができたところで、また現場より置き場に戻って、
資材の運搬になります(‘ω’)ノ

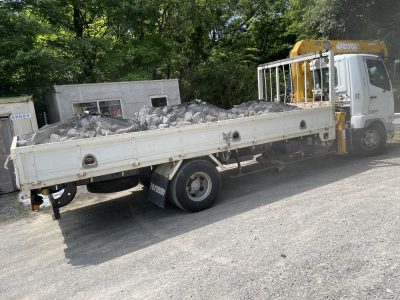

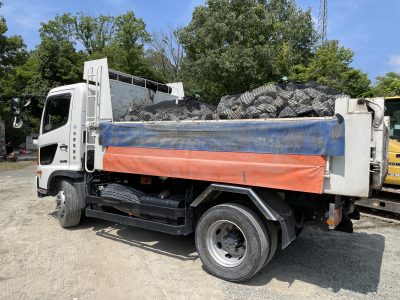

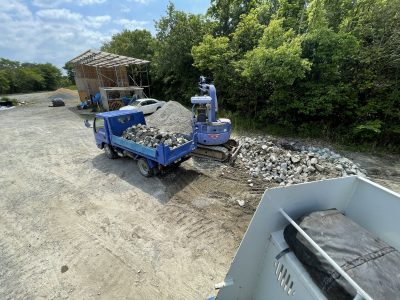

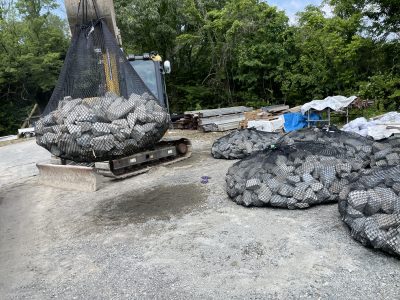

８トン車や４ｔ車にそれぞれ、ボトルユニットを積込し、
３ｔ、４ｔダンプに、グリ石を積んでいきます(‘ω’)
ふたたび現場へ向かいます(‘ω’)ノ

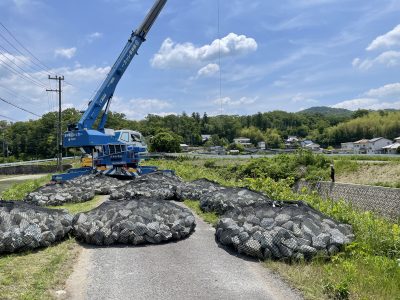

仮置きが完了しました(‘ω’)
仮置きが完了すれば、あとは設置するだけです(*’ω’*)☆

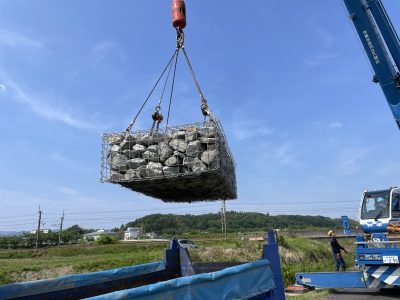

玉掛者とクレーンのオペと無線でやりとりをしながら
据付していきます(*’ω’*)
段になっている箇所から川底までは２～３メートル深く
なっているらしいのですが、
数回の護岸工事で、いくらか埋められており、手前側は
布団かごが、じつは埋まっているんですね(*’ω’*)
そこに雑草が生えてわかりにくくはなっていますが、
陥没した奥の部分だけ布団かごを設置せずに、水路を深くしていたのか
布団かごがバレて流されたのか、経緯はわかりませんが
とにかく自然の驚異といいますか、
水の力ってすごいですね(*’ω’*)

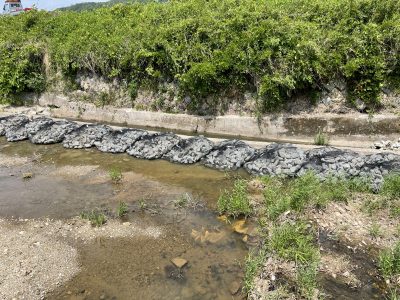

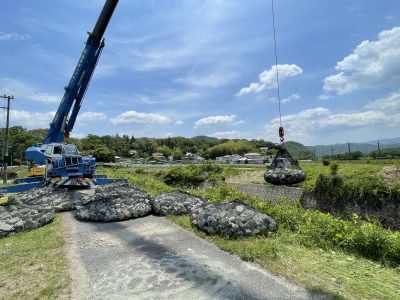

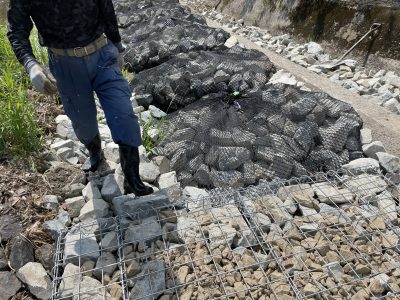

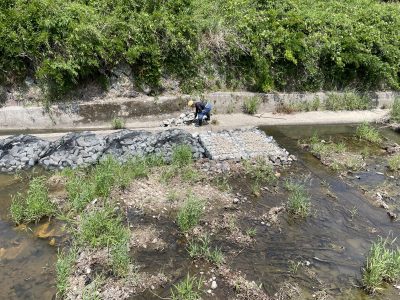

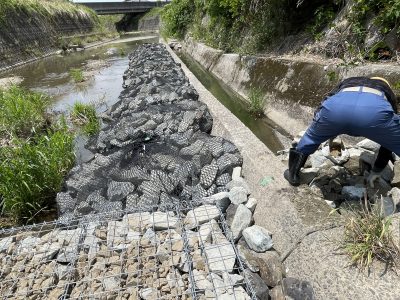

このような感じで、今回もってきた布団かごを設置し、
その続きにボトルユニットを並べていきます(*’ω’*)
あとは、コンクリートが陥没して、水路のように穴があいて
しまった高水敷部分にグリ石を充填していきます(; ･`д･´)
この高水敷はコンクリートをせずに、野球場やゴルフ場として
河川敷で利用されている広い河もあるのですが、
水位があがれば川の水に浸かってしまう部分です(*’ω’*)
いくらコンクリートを巻いて、擁壁で法面を形成しても、
その下の地盤が崩れてしまったら元も子もありません(; ･`д･´)

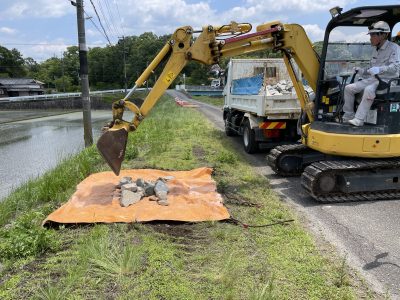

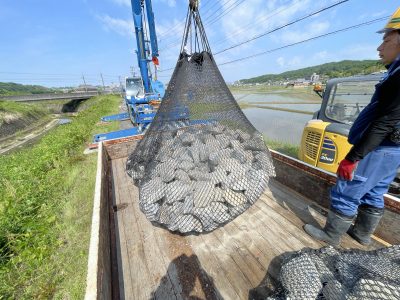

さて、その高水敷に栗石を運搬する方法として、
（株）神幸レッカー様 がラフターに積んでいる、ワイヤーで
編みこまれたネットを使用します(*’ω’*)

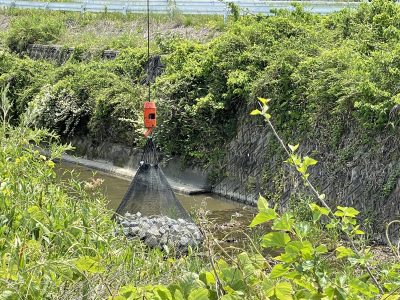

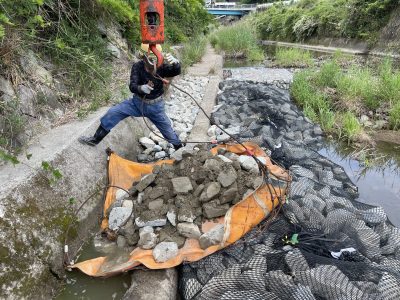

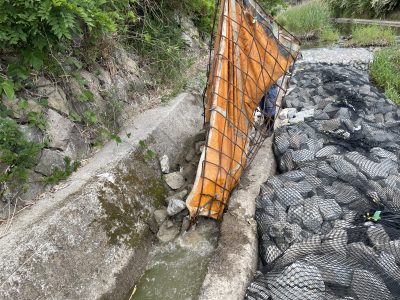

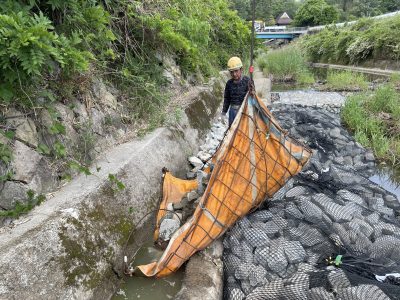

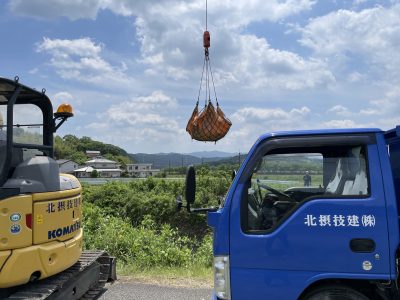

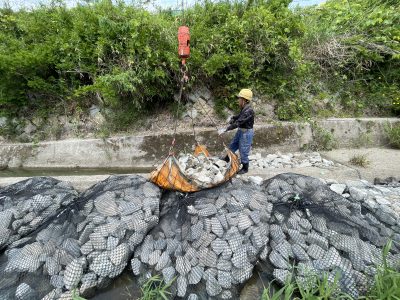

このマットに栗石を数杯詰め込んで、
吊り上げて、護岸へ(*’ω’*)
落下箇所へ巻き下げていき、
片側のワイヤーリングを外すと、
引っかからずに、同時に設置完了です(; ･`д･´)

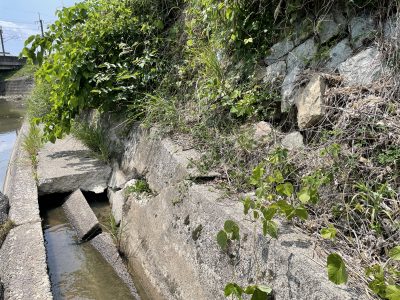

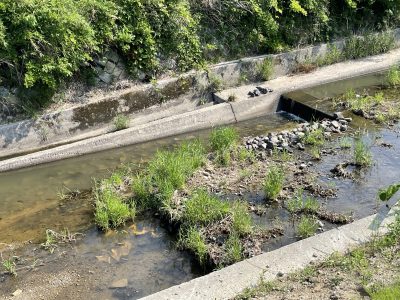

みてください、この高水敷のコンクリートの厚み(; ･`д･´)
２０㎝はあるでしょう、、
けれど下から陥没してしまっています(; ･`д･´)

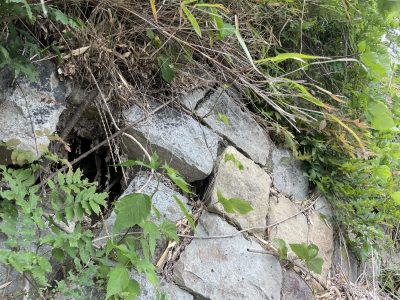

そして、その横の法面は
昔の工事なので空積みです(; ･`д･´)
石の奥へコンクリートを流してるわけでもなく、非常に
もともとが崩れやすいので、

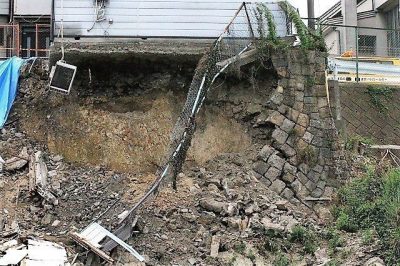

このように空積みは石同士の接着もしておらず、一個崩れると
連鎖して崩落してしまいがちです(; ･`д･´)
ですので、空積みは、土圧に耐えれる構造物としては考えておられず、
こうした箇所はまだ古い護岸でいくつも点在しています(; ･`д･´)
建物の耐震補強は目を向けられることが多くなっていますが、
護岸や、、ふるい擁壁などの空積みは忘れられがちです(; ･`д･´)
今回の作業は、完了です(*’ω’*)

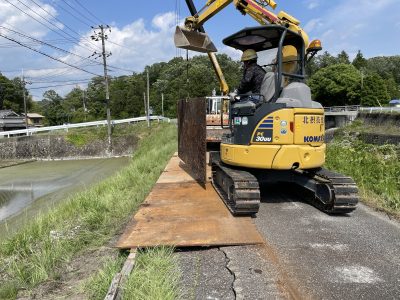

ラフターが撤去された後は、
養生鉄板を回収します(*’ω’*)
電気工事では、停電になるまえに仮設工事をしたりします(‘ω’)
それは電源を供給して、冷蔵庫やパソコンに仮設電源を送ったり、
作業用に仮設の照明を用意したりと、よくあります(‘ω’)
土木工事でも仮設工事というと、こうした鉄板養生であったり、
現場周辺の草刈りをして測量をしたりといった準備がたくさん
あるわけで、一般の方々にはあまり知られていない労力です((+_+))
仮設工事にも労力、費用が掛かるため、簡単にみえるような工事でも
われわれ建設業者は試行錯誤を重ねて努力をしております(‘ω’)ノ
