はい、みなさまこんにちは( ﾟДﾟ)！

滋賀県にて、接地改修工事が続いております(; ･`д･´)

PAS用A種接地改修工事③！

とりあえず、この工事は、棒を打ち続けるしか

ないんです(; ･`д･´)ｗ

接地棒を打設して、

鬼より線と接続して、抵抗値を合算させていきます(*’ω’*)

接続した箇所はケツから埋め戻していきます(*’ω’*)

この接地低減剤もバケツ一杯分練って、

０．３Ωずつくらい下がっていく様子(*’ω’*)

【８．３７Ω】

そして、２０本程打ったところで、やっと１０Ω以下に

到達いたしました(*’ω’*)

埋め戻し、埋設標示シートの敷設、、

埋めて撤収するのは早いです(*’ω’*)ｗ

GL面まで土を埋め、、転圧し、

振動コンパクタにより不陸整正(*’ω’*)

綺麗に均し終わったので、最終、

抵抗値をはかると、、

【６．６９Ω】

問題ない数値までおちました(*’ω’*)

経年変化により土質が変わって、接地抵抗値が

あがるという事例は沢山あって、

そのために、【９Ω】とかギリギリの抵抗値だと、

そのときは１０Ω以下だったのに、

数年後の点検時の計測では１１Ωになってた、、

というので、われわれはいくつもその改修工事をさせて

いただいてます(; ･`д･´)

なので、目先のことを考えて、

【８Ω】【７Ω】あたりを最初に目指すといったのは

そういうことなんですね(‘ω’)ノ

こうした掘削時の工事写真を撮らなければ、

最後の埋戻しの一枚だけでは施工中の苦労は

わかってもらえないので、私はできるだけ写真を

多く撮って施主様に見せるようにしてます(‘ω’)ノ

陽が暮れるまえに滋賀県を後にすることが

できました(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

PAS用A種接地改修工事②！接地銅板敷設！

野立て太陽光発電所内の、接地工事がつづいて

おります(; ･`д･´)

前回、接地銅板を埋めた箇所では【１２．７５Ω】まで

値が落ちました(*’ω’*)

これを７Ωか８Ωあたりまで目指します(; ･`д･´)

主任技術者様にも確認にこられ、引き続き掘削を

すすめていきます(‘ω’)ノ

管路を掘削している間、時間がもったいないので、

最初の銅板を設置した箇所を埋戻して並行作業(‘ω’)ノ

深さ300㎜ずつ転圧していき、

今回の管路には、地上から300㎜の深さで

埋設標示シートを入れておきます(‘ω’)

埋め戻すと、すこし接地抵抗値が下がりました(‘ω’)ノ

【１２．２２Ω】　(‘ω’)ノ

、、まだまだ先は長い(; ･`д･´)

さて管路が掘削出来た箇所に、接地棒を打っては、

鬼より線を接続して継ぎ足していきます(‘ω’)

鬼撚り線とそれぞれの接地棒を繋げて、、

接地低減剤を混ぜて、載せていく、、

これを繰り返して進んでいきます(‘ω’)

滋賀の地、、、

兵庫県からすると、ちょっと涼しく感じますが、

影一つない、現場で、気温は３３度、、

もう少しかかりそうですね(; ･`д･´)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

滋賀県の太陽光発電所内のPAS用接地改修工事が

はじまりました(*’ω’*)

PAS用A種接地改修工事①！

接地工事は、値がでるまでは、掘り続けないといけないので

見積りもなかなか難しいのですが、

施主様はそこを理解していただいた上で作業を進めれる

ことになっていて、豪快に掘削していきます(‘ω’)ノ

ダンプにPC-18KR-5他もろもろを載せて、はるばる２時間半

かけて現地にやってきました(*’ω’*)

まず構内に入り、作業エリアの草刈りから始めます(‘ω’)ノ

この日は６月末でしたが、高温多湿で熱中症に気をつけながら

作業を進めました(‘ω’)ノ

この構内第１柱の前を掘削していきたいと思います(‘ω’)ノ

作業前に現状の接地抵抗値を測定すると、

３５４Ωです(; ･`д･´)

仮に架台の脚に鉄骨アースを繋げていましたが、

それを外すと、この数値(‘ω’)

この数値を１０Ω以下目指します(; ･`д･´)

深さ６００㎜で管路を掘削(‘ω’)ノ

１ｍほど進んだところで、銅板を埋めるために、

幅を広げて深堀していきます(‘ω’)ノ

昔は田んぼだったらしく、すぐ近くに川や用水路もある

ので、深く掘れば、粘土系の水分を含んだ層がでてくる

はずだと信じて、１ｍ、１．５ｍと掘り進みます(‘ω’)ノ

鬼より線４０sqを測定用の第１柱の接地線と接続し、

測定しやすいように準備します(‘ω’)ノ

深さ１５００㎜で、地層が粘土系にかわったので、

銅板を埋めます(*’ω’*)

さらに銅板の角４か所に１２００㎜のA種接地棒を

打込みます(*’ω’*)

そしてそれらを圧着していき、測定していきます(*’ω’*)

１２．９７Ω( ﾟДﾟ)！！

、、お、もうそんなに逝ったのか！

、、と思われがちですが、ここからがなかなか数字は落ちない

のです(; ･`д･´)

そこで【接地抵抗低減剤】という便利なものがあり、

その必殺技を使います(; ･`д･´)

モケモケの毛みたいな物質入りの粉を水を含めて

練って、それを銅線や接続箇所にぶっかけていくわけ

です(*’ω’*)

こうすることで、

すこしだけ接地抵抗値が落ちていきます(*’ω’*)

これはほんの気持ちで、この５か所接続箇所をぶっかけて、

測定しましたが、

まだ【１２．７５Ω】でした(; ･`д･´)

ちなみにこの箇所を土で埋め戻せば、もう少し値が

さがるので、現状では、たぶん、

埋めたあとは【１２．５Ω】くらいかな？

、、まだまだ先は長い(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

滋賀県にある某太陽光発電所にて、

接地抵抗値が著しく低下しているとのことで、調査に

伺いました(; ･`д･´)

パネル架台を修理するのに、杭を数本打ち直していて、

運悪く、接地線を貫いてしまったようです(; ･`д･´)

現場に到着しました(‘ω’)ノ

野立ての綺麗に整地されたうえでの発電容量

333KWの産業用太陽光発電所です(‘ω’)

ずらーっと並ぶこの太陽光パネルですが、

第１柱から、キューピクルの間の

架台を打ち直して、パネルを設置しなおしたところ、

キューピクルの横あたりに接地線が埋設配線されていて、

そこに丁度あたり、線が断線した模様(; ･`д･´)

キューピクル内のＡ種接地は、問題なく、

パワコンへ繋がる、Ｃ種接地も問題なかったので、

第１柱をみてみることに(‘ω’)ノ

PAS用の接地線の一方出の蓋があいているので、

みてみると、

ｱｰｽ線が繋がっており、

近くの架台の杭にアースを落として、

仮に繋いでいる様子がうかがえた(; ･`д･´)

なるほど、第１柱のPAS用のA種接地線の電線を

切断してしまったので、緊急で、こうして

架台の杭から接地をとっているわけですね(; ･`д･´)

この日は晴れ続きの状態でしたが、

接地抵抗値を測定すると、４３Ωほどで、

とりあえず１００Ω以下はあるが、

１０Ω以下はないので、緊急性のある工事として

見積りし、早急に修繕することになりました(; ･`д･´)

断線した箇所を調べて掘削するより、

場所が広々しているので、

フェンス沿いを新たに掘削し、１０Ω以下の接地線を

埋設し、接続する方向で見積が通りました(; ･`д･´)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某大学にて極秘プロジェクト参加の続きです(‘ω’)ノ

南極大陸用、太陽光発電、蓄電池システム②！

太陽光、蓄電池システムの機器設置、配線が済んだので

仮設発電機をリースして

実際に動作確認をしてみます(*’ω’*)

ということで、仮設発電機と、仮設電源ケーブルを

用意してきました(‘ω’)

左が教授の研究室です(‘ω’)

扉からいれるとセキュリティがかかっているので、

窓から配線をいれて、１．２日動作してから

しっかり発電するか、蓄電するかなどを確認します(‘ω’)

小屋内のシステムにつなぎこみ(‘ω’)

発電機にも配線を接続し、試運転開始(‘ω’)

数日後、試運転で問題はなかったということで、

発電機の引き取りに伺います(‘ω’)

この記事を書いている頃には、およそ半年経過しているので

教授たち一行は南極大陸ですごしているのでしょうか(*’ω’*)

この研究が成功し、人類の新たな一歩がまた踏み出せるよう

になればいいですね(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

南極大陸用、太陽光発電、蓄電池システム①！

某大学施設へ蓄電池システム構築にやってまいりました(‘ω’)

とある研究のための電力供給のシステムなので、

そちらはこうしてお伝えしても支障ないのですが、

なんの研究かなどは極秘なのでまだ言えません(; ･`д･´)

そのうちこの研究の成果が世に知り渡り、

その時に工事に携わったのが弊社、、

なんて夢物語がでるかもしれません(*’ω’*)

はい、こちらが、南極大陸で実際に設置する小屋の壁面

部分です(*’ω’*)

現地では、屋根と扉そして床を組立するようです(‘ω’)

この内壁に太陽光システムを組んでいきます(*’ω’*)

配線関係はかっちんぐダクトにまとめるとして、

まずはおおまかに機器の配置を決めます(*’ω’*)

パナソニックやシャープとは違って、ｽﾏｰﾄｽﾀｰさんの

製品は初めてですが、

コネクタ―部分も独自のもので端末処理をして取付する(*’ω’*)

ところ狭しと組んでいきますが、

現地では雪風がしのげたらいいだけなので、人が入って

くつろげるとか、そんなのは必要ありません(; ･`д･´)

いわば、頭だけ、この小屋に入って確認できれば

いいだけです(; ･`д･´)

こんな感じで、端末のやりかたも覚えたので、

認定IDもらえそうです(‘ω’)ｗ

難しそうに見えますが、、

実際は、そんなに複雑ではなくて、

１次側の３相から単相にかえる小型トランスなど

分電盤やAC100Vコンセントも付け加えましたが、

通信線のコネクターの接続、、

この説明書がわかりにくくて、これが一番

難しかった( ;∀;)ｗ

バッテリーを繋いでいって、予備電源として

一緒に試験的に切替できるように組み込みます(‘ω’)

大まかに配線が完了しました(‘ω’)

初期設定をWi-Fiを繋いで、システム構築(‘ω’)

ここまでしていただいておれば

教授は十分ですとおっしゃってましたが、

電圧をかけて、実際正常に動作するのか、

何かあった場合に一人で対処できるか、、が心配でして

仮設発電機をリースしてきて、

実際の南極の現場を再現して動作する提案をしました(‘ω’)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今回は、太陽光発電システムの設置なのですが、

某大学の教授からの依頼で、南極大陸にいって研究を

するのに必要だという、、(; ･`д･´)

この木の囲い、、これが南極大陸でとある調査をするのに

研究室として設置されるものだそうです(; ･`д･´)

南極大陸に、太陽光パネルを何枚か並べて、

そして、この小屋を建てて、その中に蓄電池を含めた

太陽光発電システムを構築していくということです(*’ω’*)

蓄電池や制御装置などは支給品ですでに大学に届いて

いたので、これらをみて、配線の太さや接続を設計して

いきます(‘ω’)

スマートスターのパワコン(‘ω’)

蓄電池やパワコンなどからの信号をあつめて制御する

制御装置、、

そしてこれが蓄電池(‘ω’)

これらの機器をこの小屋をたてたあとに、設置、

配線していくのだが、

なにせ南極の現地では厳しい環境で、

教授ほかスタッフが簡単に設置しないといけないので、

この大学内で仮に簡単に組んでおいて、

あと主な配線を外すだけのシンプルな形にしておく

というのが今回の趣旨である(; ･`д･´)

最終的にこんな感じにはなるのだが、

これに屋根と扉を貼って、　数か月間活躍することに

なるのである(‘Д’)

現地では、タンカーで発電機を運んでいき、

普段は、発電機で電力を供給して、

天体観測の調査のための望遠鏡を動かす(‘ω’)

しかし、その発電機も数日間経てば、メンテナンスの

ために一旦止めて点検等する必要があるが、

その時に、観測用の望遠鏡やパソコンなどが

停電しては困る為、

その時に、太陽光発電システムに切替して、

電力を供給するわけである(*’ω’*)

南極は白夜と言って、実は陽が沈まず、

ずっと太陽が沈まない(‘ω’)

しかし太陽の高度が低いため、

我々が良くしっている屋根置きなどでは無く、

こんな風に垂直に設置したほうが、受光角度的には

いい環境なのだ(‘ω’)

現地調査にいったついでに、

学食にいってみる(‘ω’)ノ

食堂形式で、すきなおかずを取っていくタイプ(*’ω’*)

学生に優しいリーズナブルで美味しい学食(‘ω’)

このセットでなんと６００円(*’ω’*)！

これは去年の話だが、、

近年どんどん物価があがっているので、学食なんかも

賃上げされてるんでしょうかね、、(; ･`д･´)

さて、次回は、配線の模様をお伝えします(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

太陽光発電１８年目のお客様宅での、

パネルからパワコン間のｱﾚｲｹｰﾌﾞﾙ保護管取替作業です！

太陽光ｱﾚｲｹｰﾌﾞﾙ保護管交換①！

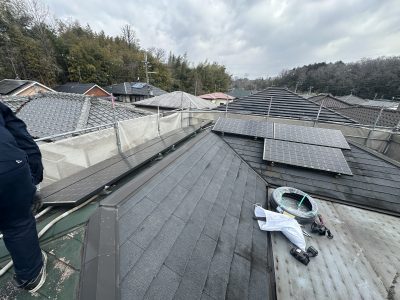

現状の保護管は１層管で、

屋根の上の紫外線を良く浴びるところはボロボロになって

いました(*’ω’*)

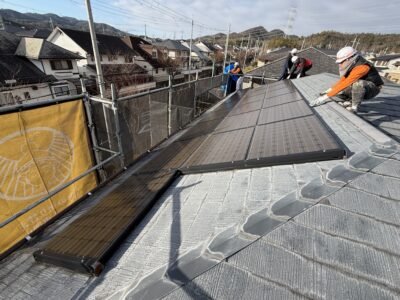

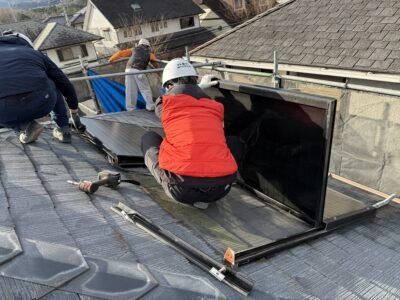

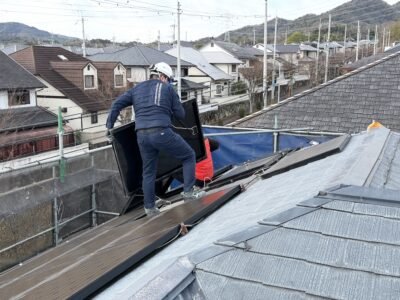

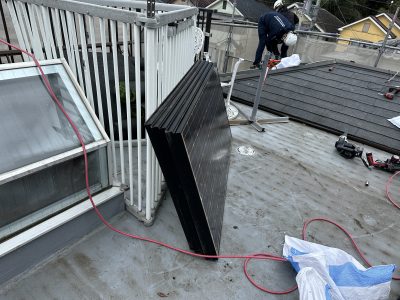

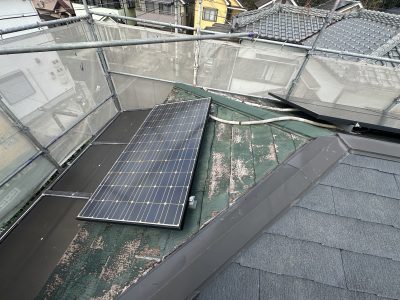

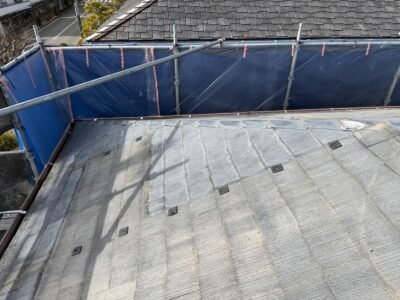

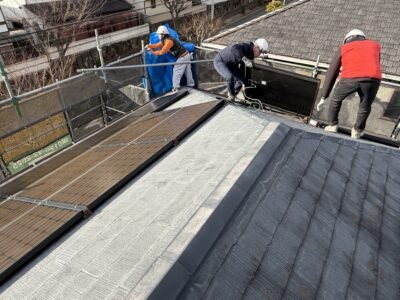

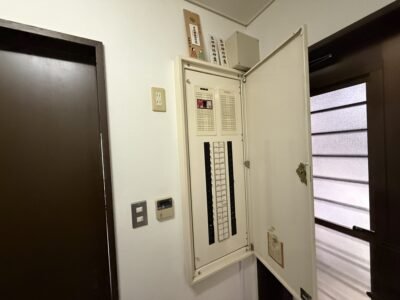

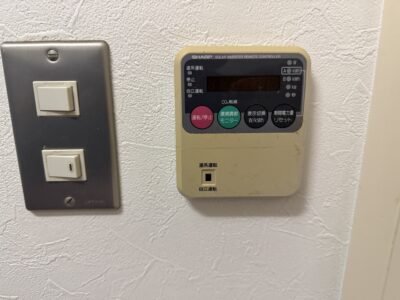

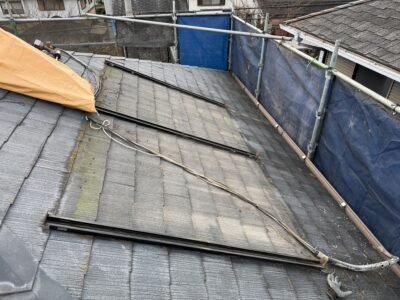

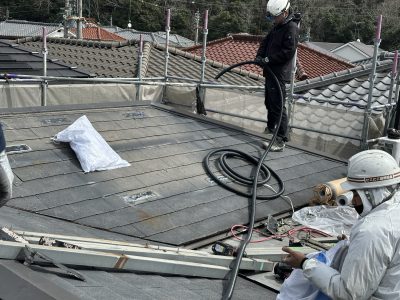

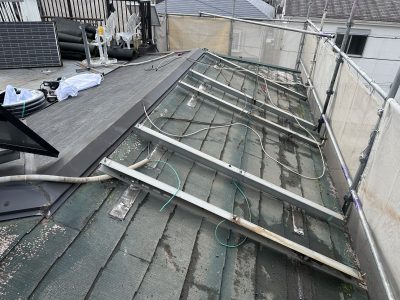

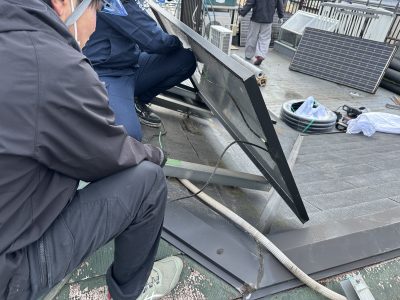

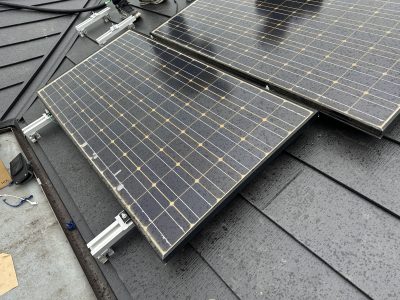

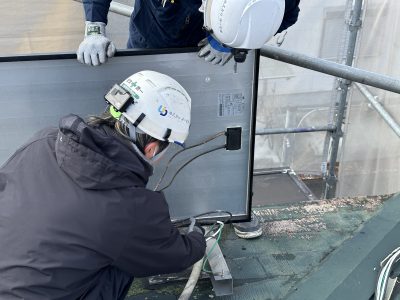

売電終了、太陽光パネル取外し①！

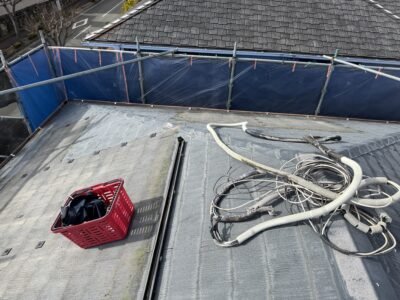

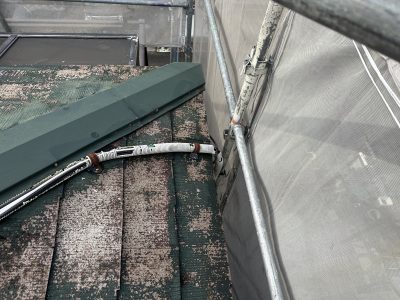

以前のブログで、太陽光売電を終了し、１１年くらいでしたか？

それくらいの撤去作業での写真でも確認できるように、

１０年経てば、すでに一層管はボロボロになっているのが

わかります(; ･`д･´)

なので、今回のお客様も１８年目よりももっと早い段階で

一層管はボロボロになっていたはずです(*’ω’*)

ちなみに、我が家の太陽光システムは、

家庭用屋根上の太陽光パネル洗浄！

まだ５年目を迎えましたが、

設置する時に、２層管で配管するように要望しており、

パネル洗浄をしたブログでも少し確認できますが、

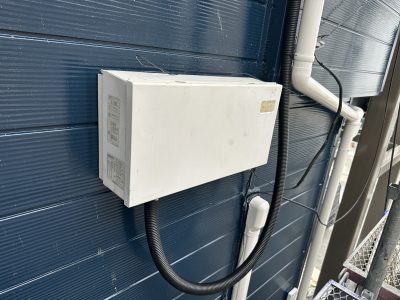

黒いPFD管は色焦ることなく、全然綺麗なままです(‘ω’)

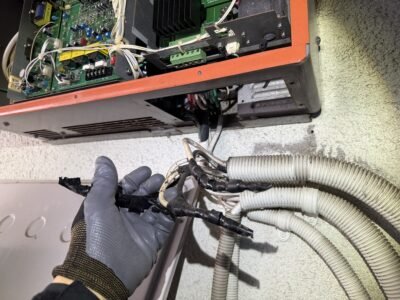

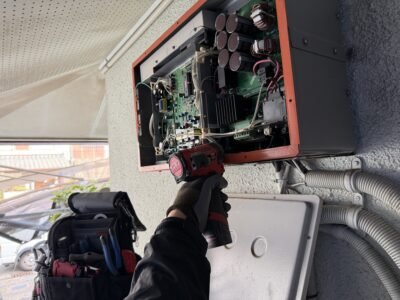

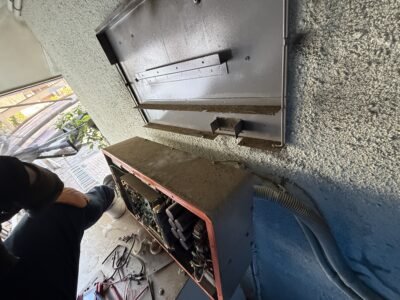

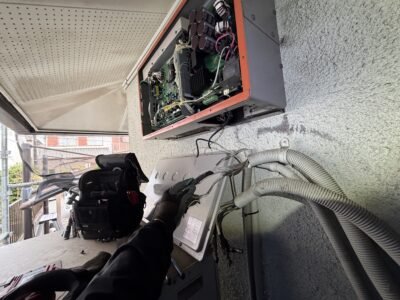

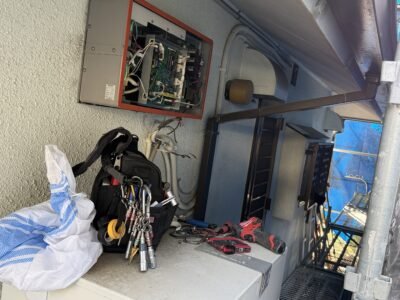

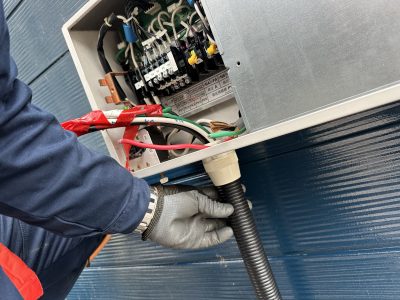

さて、さっそくパワコンからｱﾚｲｹｰﾌﾞﾙを取り外します(*’ω’*)

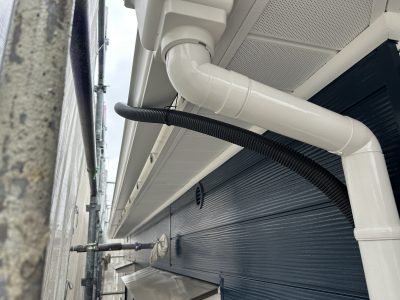

雨樋沿いにカーポートの上を既設のPF管が上がってます。

下屋の固定箇所も外し、軽トラの横、車道まで配管を

真っすぐに引っ張り出します(*’ω’*)

PF管に電線を入れる時は、まっすぐにして引っ張ってから

固定していくほうが楽チンなのです(; ･`д･´)

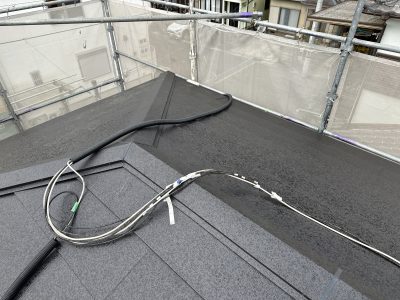

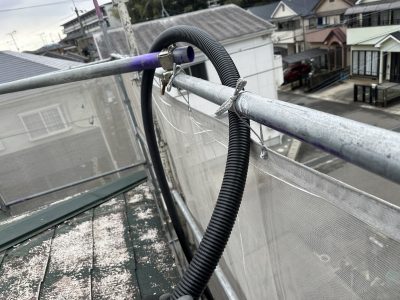

新しい二層管PFDの口を屋根上までもっていき、

真っすぐした状態で、上からｱﾚｲｹｰﾌﾞﾙを入線(‘ω’)

勾配が緩くて、大きな屋根だからできますが、

狭小の住宅や勾配のキツイ斜め片流れの屋根とかなら

高所作業車や足場を設置しないと無理(; ･`д･´)

パネル間の渡り配管、こちらはケーブルの取外しが

困難なため、

二層管PFD36をカブセて、固定(*’ω’*)

さて、パワコンまで降りているｱﾚｲｹｰﾌﾞﾙは入線し終わった

ので、要所要所配管を固定しながら降りていきます(*’ω’*)

屋根瓦の固定釘からステンレスの針金などをだして、

それと銅ﾊﾞｲﾝﾄﾞ線で配管を支持(*’ω’*)

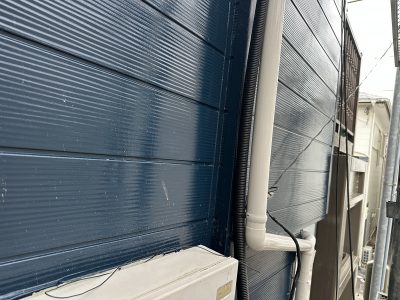

さて、下屋へ差し掛かります。

ここは雨樋に沿わせないとカッコ悪い(; ･`д･´)

エアコン用のスリムダクトを配管して、その中に

配線を入れると、より長持ちしますが、

施主様の予算があるので、声を大にしては提案できませんが、

安い一層管でいいよといわれても、弊社はお断りします(; ･`д･´)

数年経った、ボロボロになった一層PF管を昔施工したお客様宅などで

見かけたりすると、後悔の念しかありません、、(; ･`д･´)

カーポートまでおりてきました(‘ω’)

パワコンへ再接続し、試運転確認もオッケー(‘ω’)

外壁がクリーム色の格子状のサイディングなので、

ｱｲﾎﾞﾘｰを黒いﾊﾞｲﾝﾄﾞで固定しているのが、景観に溶け込んで

いて目立たなく、いい仕上がりになりました(*’ω’*)

太陽光を設置して、数年放置されている方、、

たまには屋根の上を気にしてみては、、(; ･`д･´)！？

はい、みなさまこんにちは( ﾟДﾟ)！

太陽光設置１８年目のお客様より電話依頼で、

屋根の上のPF管が朽ちてボロボロになっているから

交換してほしいとのことで、お伺い(*’ω’*)

まずは現地確認へと(*’ω’*)

、、PF管はホームセンターなどにでまわっている、１層管、

そして、２層管と二重に保護しているものがあります(*’ω’*)

普通の１層管ですと、紫外線で硬化し、

写真のようにやがて数年でパキパキになってしまいます(; ･`д･´)

こうして、要所要所、インシュロックで、配管を固定して

いましたが、、

触ったら、プチンと切れます(; ･`д･´)

そう、インシュロックも紫外線でやがてボロボロになるので、

弊社は屋外で陽に当たる箇所は、銅線のﾊﾞｲﾝﾄﾞ線やステンレスの

アンテナ線などで固定するようにしています(‘◇’)ゞ

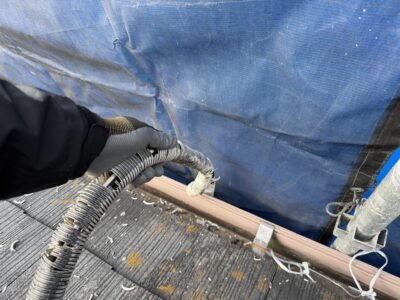

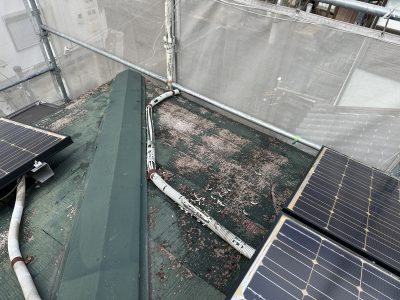

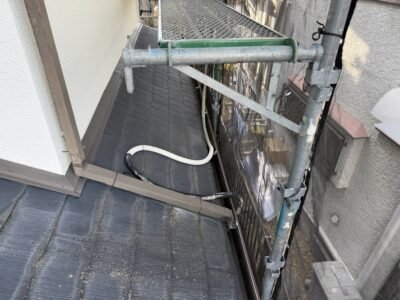

パネルから、屋根を流してあるPF管は、ほぼ粉々で

中のｱﾚｲｹｰﾌﾞﾙが見えていて、固定しているインシュロックも

ちぎれていました(; ･`д･´)

樋沿いにPF管をそのまま地上階のパワコンまで立下げて

いるので、

これは全部抜き取って、PF管を全部入替するほうが

手っ取り早いです(; ･`д･´)

おそらく、ここも樋の横引きにインシュロックで固定して

あったけど、粉々になって外れた模様、、(; ･`д･´)

数年後、こうなってたら工事業者としてはカッコ悪いと

思いますので、日の当たる箇所を気を付けて施工するように

しています(; ･`д･´)

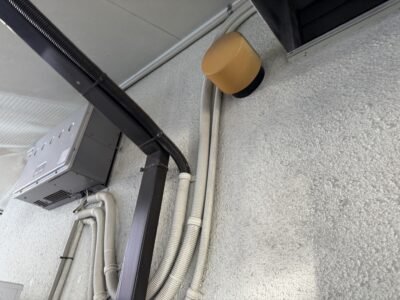

パワコンの下には立下げでスリムダクトが下りていましたが、

下でアースを取っていたので、それと一緒に配管を隠す

ためでした(‘ω’)

パワコンは、１８年動いているというのだから驚きです(; ･`д･´)

１０年目の時に、もう一階売電契約をし直したみたいですが、

その際に一回交換しているような気がしますが、、

とりあえず、パワコンとパネルは元気みたいです(‘ω’)

ですが、こうした露出した配管などは経年劣化で朽ちてくるため

今回のように交換するしかありません(*’ω’*)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

他工事で、高所作業車を使用しており、夕方すこし

時間が余ったので、自宅の太陽光パネルを洗浄することに

しました(‘ω’)ノ

我が家の自宅はおよそ５年前に建てたので、

太陽光パネルを５年ほど、放置していたわけです(‘ω’)

高所作業車を設置し、

とりあえず屋根をのぞいてみる(‘ω’)ノ

よかった、、もっと鳥の糞で白く染まっているかと

思っていましたが、意外に綺麗だった(; ･`д･´)

もう少しクローズアップしていきますと、、

パネルの下の部分には、黄砂なのか花粉なのかわかりませんが、

流れ落ちた汚れが溜まっていますね(; ･`д･´)

パネル面に、ひっかき傷みたいなのがところどころに

有りますが、

これは、カラスなどの脚のツメ痕でして、

これがあるということは、

パネル面もうっすら埃や汚れがあり、爪痕の分だけ

埃が無くなっているだけなので、

きれいに洗浄すれば痕は無くなりそうです(*’ω’*)

特殊な泡スプレーをかけて、汚れが溜まっているところは

拭いてみると、

汚れが落ちました(*’ω’*)

パッと見は汚れてなさそうに見えますが、

連結している中央のあたりはやはり汚れが溜まって蓄積

しています(*’ω’*)

では、真ん中にどうやっていくのかというと、

パネルとパネルの継ぎ目を踏んで歩いていきます(; ･`д･´)

積もっているところだけとりあえず拭き掃除(; ･`д･´)

上の２枚と、左の列をおもに拭いた状態ですが、

右のパネルとの色のちがい、、ちょっと写真ではわかりにくい

ですが、、わかるでしょうか(; ･`д･´)？ｗ

この角度なら、拭いているところと拭いていないところが

わかるでしょうか(; ･`д･´)

さて、まだ何十枚も洗浄しないといけないので、

あとは、特殊な洗浄液を混ぜた蒸留水を用意し、

モップで洗浄したいと思います(; ･`д･´)

車の洗車と同じ理屈で、

ケルヒャーなどで水洗いだけしても、車の汚れって

全部落ちませんよね(; ･`д･´)

やっぱりモップなどでこすらないと、窓やドアノブなど

細かいところは汚れはおちないわけです((+_+))

あまりケルヒャーなどの高圧洗浄機で洗うのも、

小さな石などがある場合も想定されるので、

パネルの表面を傷つける恐れがあります(; ･`д･´)

なので高圧洗浄は太陽光パネルにはお勧めできませんが、

柄の長いモップでこすりながらの水洗いが一番

効果的かと思います(; ･`д･´)

高圧洗浄であまり屋根面を水浸しにしてしまうと、

自分の足場も濡たしてしまって、屋根上では危険ですしね(; ･`д･´)

できるならば、足場を組んで安全の措置をとっての

作業が一番なのですが、

コスト面でもなかなか難しいのもわかります(; ･`д･´)

高所作業車を使用していける一軒家などでは、少量の

水で足場代もかけずに洗浄できるので、

太陽光パネルの洗浄をもししたいなと思っている方が

おられましたら、一度弊社にご相談ください。

花粉など小さな粒子の埃汚れは、

雨水によって流されずに、ずっと蓄積されると

その上からのっかって言って、汚れが取れることは

ないので、

その部分は発電効率が一生落ちたままです(; ･`д･´)

パネル洗浄完了です(‘ω’)

、、あんまりわかりませんが(; ･`д･´)

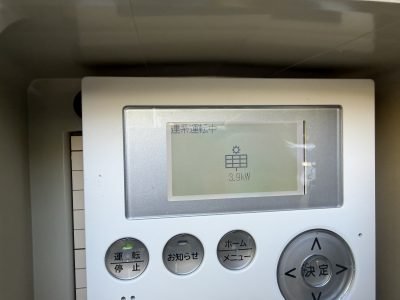

それでも、うちの３，７KWシステムで、

平日はだいたい３．１KWくらい発電しているのですが、

パネル洗浄後は、　０．１KW、０．２KW、上がって、

３．３KWくらい発電するようになりました(*’ω’*)

残り５年、売電期間があるので、効率よく発電して

稼いでもらわないとです(‘ω’)ノ
