カテゴリー別アーカイブ: 型枠、鉄筋工

はい、みなさまこんにちは( ﾟДﾟ)！

今回は地域整備、保全関係の依頼で、水路の修繕(‘ω’)

田んぼと田んぼの間にある水路、

三方から水が流れてきて合流する箇所に会所枡が設置されて

いるのですが、

水路と会所枡の接合部分が割れていて排水が、漏れてでて

しまうというわけです(; ･`д･´)

水をポンプで抜いて、底面を綺麗に掃除してみると、、

底面のコンクリートがわれている状態、、(; ･`д･´)

この床面のコンクリートを打ち直し、

内側に分厚いコンクリートを打設しなおすことで

きっちり補強、止水しようという作戦です(‘ω’)ノ

まず床面をきれいに斫って揃えます(‘◇’)ゞ

上流から絶え間なく流れてくる水を、

とりあえず、ウレタンフォームで食い止めておきます(; ･`д･´)

そして型枠を組み立てます(‘ω’)ノ

ワイヤーメッシュを差し込み、補強しておきます(‘ω’)ノ

そして生コン打設(‘ω’)ノ

２時間でこのとおり、すぐ湧き水が流れてきて、

溜まってしまいます(; ･`д･´)

数時間おきに様子をみにきては、

水中ポンプなどで水をかい出し、

コンクリートがある程度乾くまで監視して、、

第一段階が終了です(*’ω’*)

この枠が固まって乾いたら、次は底面の打設(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

擁壁上部の法面がだいぶ進んできておりますが、

自社倉庫横、擁壁上ブロック積み⑥！

他工事で生コン打設の仕事があり、、

少しずつ残るように計算し、生コンを注文していましたが、

それに合わせて、いつ打設してもいいように、法面を準備

しておりました(‘ω’)

ダンプに練ったコンクリートの余りを他現場から

運搬してきました(‘ω’)

これをせっせとスコップで法面めがけて打設！

他現場での余り物なので、早く打設して

コテでおさえないと、固まってしまいます(; ･`д･´)

綺麗に仕上げなくても、とりあえず草さえ生えてこなければ

いいかという感じ(; ･`д･´)

0.3㎥ほどの残コンでしたが、法面の４分の１は打設出来て

良かった(; ･`д･´)！

これを手で練るのは大変だからです(; ･`д･´)

さて、次の法面の残りを打設する前に、

単管パイプで仕込みを(; ･`д･´)！

安全対策として、矢印板的な何か標識をつけておいたほうが

良いかと思い、支柱を埋めておきます(‘ω’)

午前中に生コン打設で作業着は汚れまくっていて、

ついでなので、手練りで0.2㎥ほど打設し、支柱まわりだけでも

固めておくことに(‘ω’)ノ

とりあえず、中途半端ですが、こんな感じで

打設が出来たとたんに、、

ヒョウまじりの、激しい夕立があり、、、

せっかく打設した箇所、、、

表面が流されてしまって、、洗い出しに(; ･`д･´)

まあ、これはこれで味があっていいかもしれません(; ･`д･´)ｗ

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横のブロック積は順調にすすんでおります(‘ω’)

自社倉庫横、擁壁上ブロック積み⑤！

ほとんど余り物を使って、切って貼ってする、

大人の図工って間隔で、私は結構楽しんでおります(; ･`д･´)

さて、前回打設の階段の袖壁の型枠が乾いたので、

めくっていきます(; ･`д･´)

いい感じにしたからみたら通ってみえます(‘ω’)

最後に目地や継ぎはぎは仕上げ塗で隠します(; ･`д･´)！

さて、階段が上がったところのGL面ですが、

照明柱や支柱があり、

今はそうでもないのですが、夏になると、このあたりも

草でボーボーになるはずです(; ･`д･´)

なので、この辺りも綺麗にします(; ･`д･´)！ｗ

支柱の根元をコンクリートで巻いておきます(; ･`д･´)

ついでに根元保護もしておくところが、

電気屋として、癖が染みついてしまっております(; ･`д･´)

カーブのピークあたりのGL面を少し埋め戻して、

高さをある程度把握しておき、、

このメッシュを敷いた法面の上、、

ここも仕切りとしてブロックを並べていきます(; ･`д･´)！

階段の袖壁もだいたい上まであがってきているので、

ここにブロックをつなげちゃいます(; ･`д･´)！

こういった隙間こそ、雑草がその内生えてくるので、

そこは、手を抜かず、隙間なくしきつけます(; ･`д･´)！

広い蹴込みにしながら、階段も作業を進めていきます(‘ω’)

この行き当たりばったりで進めていくところが

なんとも楽しいというか、職人技が光る(; ･`д･´)ｗ

目地や隙間もしっかり埋めて、雑草の生える余地を

与えません(; ･`д･´)

さて、カーブのピーク部分と

階段とをまたブロックで結びます(*’ω’*)

あっという間に完了(*’ω’*)

これで、法面の上部分も綺麗に引き締まりました(*’ω’*)

階段下の排水ですが、

電気屋っぽく、あまりものの碍子を埋込ました(; ･`д･´)

大雨でも、この穴から表面の水は排水されます(‘ω’)

階段上の反対部分もすこしブロックで留めをつくり、

踊り場のようなものを造って、土が流れていかないように

しようと思います(‘ω’)

階段が出来上がると、なんとも立派な感じに

なってきました(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横の擁壁が綺麗になっていきよりますが、

自社倉庫横、擁壁上ブロック積み④！

擁壁上の法面部分もとことん草を生えなくする

作戦を強行しております(; ･`д･´)

カーブのピーク、ここまでは垂直にブロックを立ち上げて

いってたので、縁を切るべく、

ちょっと横にブロックを積み上げます(‘ω’)

こんな感じにして、手前はできるだけ車道幅を確保したい

ために頑丈に施工しております(‘ω’)

たまに雨もふり、いい感じで締め固まっております(‘ω’)

法面はメッシュで覆って、また生コンを投入する気満々(‘ω’)

目地や穴埋めなど、こまめに作業をすすめていきます(‘ω’)

コーナー部も立ち上げていきます(‘ω’)

一方階段ですが、

おおまかにブロックで積みあがってきたのですが、多少の

ズレが生じており、

それをごまかすために、型枠にて修正(; ･`д･´)ｗ

袖壁をたちあげて、

生コン打設(‘ω’)ノ

これで綺麗に修正できた、、はず(; ･`д･´)

法面側もメッシュは完了しており、

他工事で生コン打設する現場があるので、

その際余った生コンを投入する場としても活用します(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横、ブロック積みは続いております(; ･`д･´)

自社倉庫横、擁壁上ブロック積み③！

擁壁の途中で縁を切って、階段を少し作っていた箇所が

あるのですが、

その階段を上までのばす作業も並行して行っていきます(‘ω’)

はい、この下の段だけ作っておいたところです(; ･`д･´)

間知ブロックが無くなってしまったので、

ここからはブロックの残り物を使って適当に積み上げて

行きたいと思います(; ･`д･´)

我々しか通らない階段なので、少々段差がかわっても

気にしないので、おおまかに作っていきます(; ･`д･´)

階段を造っている横では、擁壁上のブロック積も並行して

行っておりますが、、

階段のところまで到達(; ･`д･´)！

碍子のあまりものがあるので、

ここでちょっと遊び心をひとつ放り込んでおきます(‘ω’)

法面の表面を全部コンクリートにするので、

排水が流れるように穴を造っておきます(‘ω’)

その土台をちょっとこしらえておきます(‘ω’)

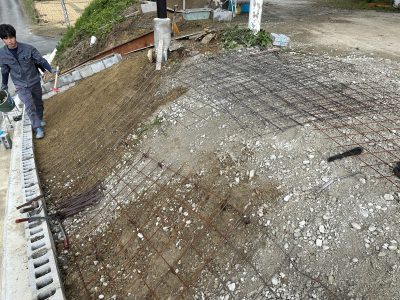

さて、この法面、、草が生えてこないように、

鉄筋とワイヤーメッシュを張り巡らせます(‘ω’)

モルタルを薄く敷いたくらいでは、

強い雑草さんたちは突き破って生えてきます(; ･`д･´)

とことん負けないように強固にしあげます(; ･`д･´)

雑草と戦ってきて、４０年あまり、、、

この一角は戦わなくてすむように、、

ここいらで、人間様の力を思い知らせてやります(; ･`д･´)！

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横の擁壁の上のブロック積が続いています(‘ω’)ノ

自社倉庫横、擁壁上ブロック積み②！

カーブの一番重要な部分に差し掛かったおりますが、

あたらしくカーブの一段目を据付して、

前回並べてきたカーブの分の２段目にかかります(‘ω’)

ここは２，５段になるので、２段目を並べておきます(‘ω’)

もっと手前の分のブロックをま配っておいて、

横筋をいれながらある程度モルタルを詰め込んで

おきます(‘ω’)

カーブのピークが過ぎたので、

ここからは、土留め程度に、一段だけ積んでいきます(‘ω’)

ここからは擁壁の勾配にだいたい平行に進んでいきます(‘ω’)

この下り部分の法面には上の道からの側圧はほぼないと

いうことで、

草さえ生えなければいいです(; ･`д･´)ｗ

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横のブロック積が続いております(*’ω’*)

自社倉庫横、擁壁上ブロック積み①！

擁壁の天端が水平ではなく勾配もついているので、

ブロックの一段目はなかなか進みません(; ･`д･´)

最初は敷モル２センチくらいで並べていってたのに、、

５センチ、６センチと深くなっていくので、

こうしてサイコロをかましたりして、

高さを調整していったり、、

１０センチ以上高さがかわると、、もう一回で

据えれない為に、

１０センチの基本ブロックを土台にしてしまったり、、

水平と高さ、、とりあえず一段目は重要なので、

ねちねちと進めていく、(; ･`д･´)

そしてジョジョにカーブに曲げていく、、(; ･`д･´)

法面も上がっていくが、

下の擁壁は下がっていく、、そしてカーブ、、

しかしながら、上の道では、ちょうどホイールベースの

長い車両はカーブで外側を車輪が通るので

頑丈に据付しておきたいところ(*’ω’*)

カーブのピークの部分はさらに高さを変えて、

ブロックが２段と半分になるようにちょっと変則的に

据え付ける(; ･`д･´)

ブロックの横ギリギリを４ｔなどのトラックの車輪が

走っても動かないように鉄筋もきっちり入れて繋いで

おきます(‘ω’)

カーブもなだらかに、、型枠ではなかなか難しい形も

基本ブロックなら可能です(*’ω’*)

一番下のこの横向きに土台として使ったブロックの穴が

気になりますが、、

全部据付が終わったら、目地を埋める時にでも、穴を埋めて

ごまかそうかと思います(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横の、車道拡張、そして法面補強工事が

この夏は大幅にすすんでおりました(*’ω’*)

自社倉庫横、４回目土間コンクリート打設！

擁壁が出来た上部は、高さが少したりないので、

こんな風にちょこっと法面がまた砕石で擦り付けて

形成されていたわけです(‘ω’)

それがカーブに差し掛かると、法面の高さもちょっとずつ

あがっていき、、

カーブに差し掛かると、下の擁壁は、低くなっていくので

法面はさらに高くなっていくわけで、

これは砕石では法面を造れず、残土で擦り付けていましたが

このまま放置すれば、次の夏にはまた

草がボーボーになる(; ･`д･´)！

、、ということで、この擁壁の上にもブロックを積んで、

もう少しきれいに端部をきれいにしようということに

しました(‘ω’)！

２か月ほど放置していたのに、実際、

この擁壁上の法面からはすでに雑草が生えてきてる

箇所がありました(; ･`д･´)

これは許されないわけです(; ･`д･´)！

ブロックに砂セメントを買いに走り、

早速ブロックを積み上げていくことに(‘ω’)ノ

どちらにしても、せっかく上の車道はひろがっても、

このままでは端のほうをふんだら法面が崩れて

ボロボロと土や砕石は落ちていくし、

なにせ外側が近寄れないなら拡張した意味もない((+_+))

そこで、擁壁の上部に差筋をして、ブロックを積み上げて

いきます(*’ω’*)

ほら、もう法面側は草がちょろちょろ生えてきているのが

わかると思います(; ･`д･´)

こんな感じでブロックを積み上げていけば、砕石が下に

落ちなくてすみます(*’ω’*)

カーブを越えたあたりで、

階段を繋げる為に、法面を削ります(*’ω’*)

以前に下の段だけ階段を造っていた部分がありましたが、

そこから上の車道をつなげる階段をつくります(*’ω’*)

ここまできたら、とことん、

この一角は草刈りしなくていいようにしたい(; ･`д･´)！

その一心でひたすら作業を続ける(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横、土間配筋！

自社倉庫横の車道拡張工事が夏からずっと続いて

おるわけですが、

最終地点まで擁壁が到達し、その土間部分が

最後の４回目土間コンクリート打設の時を迎えました(; ･`д･´)

ミキサー車が到着(‘ω’)

さっそく生コン打設開始(‘ω’)ノ

土間は擁壁に比べて、なんと打設が楽なことか、、(; ･`д･´)

こうみえて、打設時はまだまだ残暑きびしい八月の

後半であった為、気温も高かった(; ･`д･´)

向かい側の土間も打設完了(‘ω’)ノ

すこし生コンが余っているということで、

擁壁の裏側に、排水管を設置(; ･`д･´)

法面からの染み出てきた湧き水を逃がす為のもので

以前からもあったが、

この付近は草がボーボーで手の施しようがない状態で

あった、、(; ･`д･´)

もともとはこんな感じでした(‘ω’)

法面は草刈りした直後の写真なのでまだスッキリしてるが、

放置していると草は１ｍくらの高さくらいまでボーボーに

なるので、毎度毎度除草作業も大変でした(; ･`д･´)

反対側の谷もこんな感じで無法地帯で

ひたすら草刈りをするだけに何十年も土地を所有している

だけの状態、、(; ･`д･´)

これではイカンと思い、この裏の敷地の開拓をはじめたわけ

である(; ･`д･´)

杉の木、大径木伐木等、チェーンソーでなぎ倒す！

↑高くなりすぎた杉の木などなぎ倒したり、

自社倉庫裏、法面工事続き！

法面、奥１段目残コン延長！

↑向かい側の谷間を法面補強して、

有効な敷地を拡げていく工事を去年に段階的に進めていました(; ･`д･´)

それがこうして、綺麗になっていく過程を

私はひそかに楽しんでおります(; ･`д･´)

はい、数日後、すっかりコンクリートも乾いて

強度もでてきたので、開放し、そろそろ車とかも通っても

大丈夫になりました(*’ω’*)

そこで拡張した分だけ側溝部分に開口部ができるので

余っていた重量用のグレーチングを敷いておきます(‘ω’)

これで、４ｔや１０ｔのトラックが通っても

大丈夫な侵入口が完成に近づいております(*’ω’*)

一番の目的は、【草刈りをしなくていいようにする】

きれいに拡張していくと同時に、その目的も

遂行しています(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横の擁壁や車道は綺麗になっていっておりますが、

最終地点までの擁壁が出来上がって、

自社倉庫横、法面部に階段制作！

階段も下の段が決まったので、

車道の土間をコンクリートで仕上げたいと思います(‘ω’)

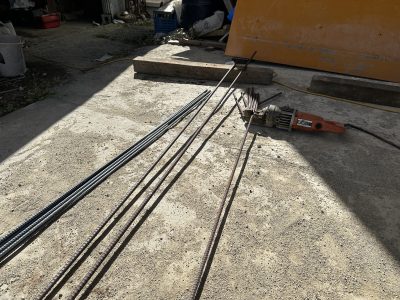

４分の鉄筋を土間に並べていきます(‘ω’)

法面からの土圧を考慮して、

直立型の擁壁にした分、その擁壁から鉄筋を繋げて出して

おいたものを繋げて土間を造ってL型擁壁のようにしあげよう

という魂胆です(; ･`д･´)

カッターをいれて、アスファルトの端部はきれいになって

いるので、砕石をすきとって、不陸整正します(‘ω’)

十字路になっているので、どちら側よりも侵入しやすいよう

擁壁の向かい側の土間もコンクリートをついでに打設して

砂ぼこりなどおこならいよう、、

また草刈りしなくていいようにコンクリートで

固めてしまいます(; ･`д･´)

配筋完了です(‘ω’)ノ

向かい側の不陸整正も完了(‘ω’)ノ

配筋も完了(‘ω’)☆

ゆくゆくは、この裏道からダンプや重量物の搬入ができる

ようにと、頑丈にして拡張をしているのである(‘ω’)

両側の土間コン打設の準備が整い、

侵入口がスッキリしそうな予感(‘ω’)！

以前制作した階段であるが、

蹴込み部分が少し荒かったので、

仕上げ塗をして、ちょっと見映え良く(*’ω’*)

適当に思いつきで作ってるわりには、

まあまあ独創的でおしゃれな感じになってきてます(; ･`д･´)
