はい、みなさまこんにちは( ﾟДﾟ)！
引込ポールを新設し、
店舗のみに電源を送るのですが、だいぶ年季が入って
いるのと、タコアシ配線だらけで電気的に危ないものが

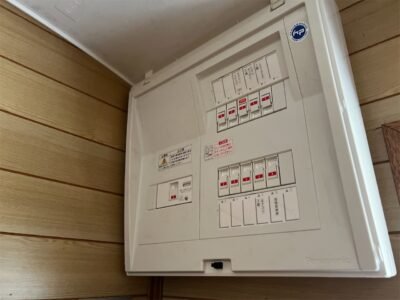

多いので、新しく分電盤をとりつけして、
できるだけ配線をやり替えすることになりました(‘ω’)ノ
このたこ焼き屋さんや他メニューもある店舗ですが、
２回路しかなく、、
200Vの大きなエアコンは以前の実家からの分電盤から配線
していたようですが、
それにしても回路少なすぎなので、
分電盤に変えて、増設していきます(‘ω’)ノ
引込柱からこの分電盤まで幹線をはります(‘ω’)ノ
壁に貫通穴を開け、配線(‘ω’)ノ
貫通穴は変成シリコンべっちゃり(‘ω’)ノ

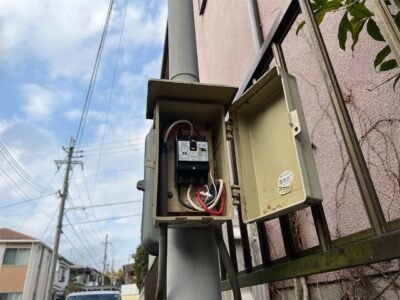

ウオルボックスまで配管をつなぎ、固定(‘ω’)ノ

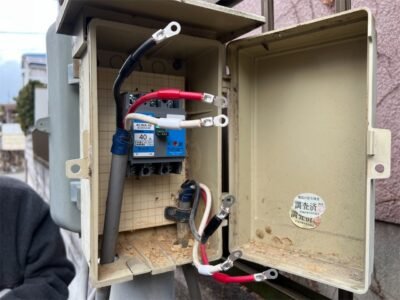

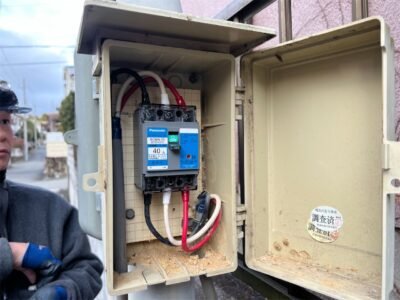

主幹ブレーカーに接続(‘ω’)ノ
母屋の方から取り外した電話の保安器を一応取付しておくが
これは電話の管轄なので、
あらたに電話を引き直した時などに回収してもらう(‘ω’)ノ
弱電関係も後で引き込んダ時に、右のウオルボックスへ
スッキリポールの中を通ってオレンジ色のCD管を通って
配線が見えないように仕上げれるように完了(‘ω’)ノ
根巻保護コンクリートのボイドを外して、
クラッシャーランを埋め戻して地面を均して
外部は完了です(‘◇’)ゞ
容量は40Aあるのでたっぷり単独回路で
引き直していきます(‘ω’)ノ
既設がVAをステップルでとめてるだけの露出配線でしたが、
やはり店舗なので、
立下りだけでもとプラスチックのモールで各コンセントに
おりて配線器具を取付(‘ω’)ノ
あれもこれも、、と延長コードで継ぎ足し継ぎ足しでしたが、
屋内の配線も完了しました(‘ω’)ノ
母屋を解体し、駐車場か何かにして、
この店舗に専念されるのでしょうか(*’ω’*)
商売繁盛願います(*’ω’*)
はい、みなさまこんにちは( ﾟДﾟ)！
今回は、増設増設で使いすぎによる主幹ブレーカーが
落ちるという事態に陥った改修の模様です(‘Д’)
いつもお世話になっている、某企業様の施設内で、
急に停電になったとの連絡が入りました(; ･`д･´)
構内第１柱の下に盤がずらりと並んでいますが、、
昔から増設、増設を繰り返している模様で、
現状単相回路の主幹は１００Ａがついてましたが、
９５Ａ程流れているので、
たしかに、何か同時に機器をしようすると
落ちてしまうときがあるのも納得、、(; ･`д･´)
というわけで、引込点から第１柱の下にあるメーター盤
までの２２ｓｑを３８ｓｑに交換し、
主幹を１５０Aに交換します(*’ω’*)
実際は、１００Aよりさらに上に１５０Aを増設し、
１００Aの２次側をすこし振り分けたりします(; ･`д･´)
盤の一番右端の底面に穴を開けて、新しい幹線の入る
ルートをつくります、、(; ･`д･´)
ノックアウトパンチャーで54の穴をあける、、(‘ω’)
盤の上部右側にアレスタがついてますが、
左側に１５０Aの開閉器を取付します(*’ω’*)
ちょっとわかりにくいですが、停電切替を短縮する為、
１次側３８ｓｑをＶＥ４２に入れてたち下げしておきます(‘ω’)
上からおりてきた３８ｓｑ、
停電作業開始(*’ω’*)
隣のメーター盤の電線を取外し、撤去(*’ω’*)
増設増設で盤内はぐっちゃぐちゃですね(; ･`д･´)
メーターから主幹までの電線を接続(‘ω’)
メーターの繋ぎこみ完了(‘ω’)ノ
主開閉器右の鼠色の１００Aから左下の黒い１００Aへ
送っていましたが、
左下の１００Aからは、増設増設で沢山容量を食っている為、
今回新調した１５０Aから直接電源送りに変更(‘ω’)ノ
黄色いKIV３８sqでそれぞれの１００Aへ渡り線を繋いで
使いすぎで落ちないようにする(‘ω’)
そして上部右にあったアレスタも
１５０Aの１次側に繋ぎ直しておきます(‘ω’)
１次側の改修完了です(‘◇’)ゞ
はい、みなさまこんにちは( ﾟДﾟ)！
前回、引込柱の下部を仕上げて、数日が経ちました(‘ω’)
根巻コンクリートもしっかり養生期間をおいたので、
もうびくともしないということで、
引込の電線を引っ張っても大丈夫でしょう(^^)/
今回は引込ポールの上部を建柱し、
引込線を新しいポールのほうへ移設したいと思います(‘ω’)
ポールをまずはバケット車にて建ててしまいます(‘ω’)
建柱完了です(‘◇’)ゞ
そしてスッキリポール内に１次側の電線をいれます(‘ω’)
メーター盤を取付している位置で、上からの１次側電線を
ポールから出して、メーター盤に接続(‘ω’)ノ
そしてその後ろにウオルボックスがついていて、
メーターからの電線を送り、主幹ブレーカーを設置(‘ω’)ノ
さて、実家に引込されている電源を外しにいきます(‘ω’)ノ
奥にある下屋にアングルで引込金具をつけて、
その下に関電メーターが設置されている(‘ω’)ノ
はい、このメーターを取り外して、
新しい引込柱のほうへ移設します(‘ω’)ノ
電話はテレビの引込もつながったままですが、
後で外して、電柱側で巻いておいておくようにします(‘ω’)
引込線を外します(‘ω’)ノ
はい、引込柱の方へ引っ張り直すも、、
ちょっと電線長さが足りません(; ･`д･´)
２ｍ程継ぎ足して、仮にでも通電しておきたい( ﾟДﾟ)
とりあえず、あらたに申請し直して、引込線は
電力会社にやり直してもらうわけですが、
それまでの期間も電気がつかえるようにします(‘ω’)ノ
さて弱電関係も撤去しておきましょう(*’ω’*)
テレビと電話の線をそれぞれ電柱側にて巻いて保管(‘ω’)ノ
これで母屋へ架空で引き込んだ電線類はなくなりました
ので、解体作業が進むことになります(‘ω’)ノ
次回は、外回りで引込を移設している間、
エースが屋内側の配線をやり替えてくれていたので、
、、次回へ続く(; ･`д･´)！
はい、みなさまこんにちは( ﾟДﾟ)！
家やビルの外壁には、電力会社のメーターが取付されて
いて、
堅牢なメーター盤や計器boxがついています(‘ω’)
昭和の時代、、、その昔は、この計器BOXを取付するための
板が木板でした(; ･`д･´)
いつもお世話になっている某警備会社様の事務所の
テナントビルにて、
取付板が腐ってずり落ちているとの連絡(; ･`д･´)
はい、こんな感じで傾いているやつが一つ、、
２次側の電線はたいてい壁を貫通して中に入っているので、
こうして落ちずに済んでいるんでしょう(; ･`д･´)
１次側の配管の一方出などの蓋もないし、穴だらけで
いろいろ言いたいことは沢山ありましたが、
とりあえず、腐った木板だけをプラスチック製に交換
する見積りをだします(; ･`д･´)
数日後、板を交換すべく、停電させていただき、
プラスチックの板を仕込みなおして、メーターを固定
し直します(‘ω’)
作業完了です(*’ω’*)
雨水が、宅内に侵入する恐れもあるので、
今回のようなケースでも放置せずにきっちり直して
防水の処理をし直しましょう(‘ω’)ノ
中には分電盤があるのですが、
そちらなメインブレーカーなしの４回路という、、
漏電ブレーカーがついていないタイプだったので、
後日そちらも交換することになりました(‘ω’)ノ
はい、みなさまこんにちは( ﾟДﾟ)！
エアコンを新たに新設しようとすると、
分電盤の容量や回路がそもそも足りないことがあります、、。
今回もそんなケースでして、
エアコンようのコンセントを増設するにあたり、
先ず、分電盤を新しくすることになります(*’ω’*)
引込柱にて、主幹ブレーカーが昔のCKS,、
まずはこちらは普通のサーキットブレーカーに交換(*’ω’*)
洗面所に分電盤があり、
今回こちらを取替します(‘ω’)ノ
この分電盤の向かい側が外壁になっており、
白い棚の上にエアコンを新設します(*’ω’*)
画面右がわはユニットバスなので、
天井点検口から、エアコン用コンセント増設を
試みます( ﾟДﾟ)！
点検口ひらくと、、
２重天井、、、(; ･`д･´)絶望
小さな開口から分電盤のほうへは行けそうなので、、
天井内を登ってもらい、、下から連携プレーで
のりきるしかない、、、(; ･`д･´)
古い分電盤を取り外します(‘ω’)ノ
分電盤を撤去し、壁の中から、天井にむけて
エアコン用のあらたな配線を通していきます(‘ω’)ノ
結構開口は狭いですが、
しっかりした木地なので、匍匐（ほふく）前進でも
天井材を落とすことなく 安心して進めます(‘ω’)ノ
エースに登ってもらい、
私は地上から連携します(‘ω’)ノ
分電盤側に電線をとり、、
外壁に、配線を出し、エアコン用のコンセント設置(‘ω’)ノ
新しい分電盤を取付、接続(‘ω’)ノ
引込開閉器もサーキットに交換完了(‘ω’)ノ
メガチェックを行い、復電(‘ω’)ノ
新しい盤はコンパクトになるので、右側のクロスが
笑ってしまいますが、これはお客様は気にしないとのことで、
このサイズの分電盤にて注文致しました(‘ω’)ノ
さて、次回は、エアコン設置の巻き(‘ω’)ノ
はい、みなさまこんにちは( ﾟДﾟ)！
引込廻り改修の現場ですが、
メーター盤の取替段階まできております(‘ω’)
前回、コンセント盤の設置、接続、
そしてメーター盤廻りの切替準備が完了しております(‘ω’)
古い幹線を切断し、停電作業開始(‘ω’)
古い分岐盤を取外しします(‘ω’)
そしてメーターボックスも取外しします(‘ω’)
母屋の分電盤へいっている幹線はメーターボックス内で
壁貫通していました(; ･`д･´)
その貫通穴を隠す位置で新たにプルボックスを設置(‘ω’)
新たにここにメーターボックスを取付するのですが、
塗装の無い箇所はタッチアップしてから、
新しいメーターボックスを取付(‘ω’)
ここで、母屋へいっている幹線と、半自動溶接機を
使うプレハブ小屋への旧電灯回路用の単独回路を
接続します(*’ω’*)
メーターボックス内接続完了(*’ω’*)
ﾌﾟﾙﾎﾞｯｸｽ内の結線も完了( ｀ー´)ノ
引込線の接続が完了(‘ω’)
コストをあまりかけず、、しかしながら、、
綺麗にまとまりました(‘ω’)
主幹ブレーカーに、母屋の主幹、
そして半自動溶接機を使うプレハブ小屋への
主幹ブレーカーを収めた新分岐盤内も
作業完了(‘ω’)
公共の工事では、G管に防水プリカチューブで
ステンレスのボックスといった感じですが、
このようにコストを抑えて見た目もまあま悪くはない
きれいな盤廻りも実現できます(‘ω’)ノ
はい、みなさまこんにちは( ﾟДﾟ)！
引込廻り改修ですが、事前準備しておいた盤関係を
今回は実際に取替していきます(*’ω’*)
メーター盤の横に新たに、ハンガーレールを取付し、
1次側、２次側のそれぞれの配管をします(‘ω’)
庇沿いにVEを配管し、半自動溶接機のある小屋まで
伸ばします(‘ω’)
この壁の裏側に動力のコンセントをつけるので、
壁を貫通し、配線を中にとりこみます(‘ω’)
はい、8sq-3Cとアース線です(‘ω’)
小屋の外の土の部分まで、アース線をもってきて、
アース棒を数本打ちます(‘ω’)
７０Ωほどに落ちましたので、よしとします(‘ω’)
引込線までの出迎えの電線も配線、
メーター盤の下にあらたな分岐ﾎﾞｯｸｽも取付(‘ω’)
プレハブ小屋内の動力コンセント盤、
貫通穴を開けて、ボックスをつけた裏側に設置(‘ω’)
この立下りはアースの配管です(‘ω’)
盤内の電線を接続します(‘ω’)
アーク溶接ではなく、半自動なので、
単相の２００Vの３０Aで動作するようです(‘ω’)
同じ盤内に１００V用のコンセントも設置(‘ω’)
普段は閉めておいて、コンパクトに(‘ω’)
さて、次回はいよいよメーター盤の取替です(; ･`д･´)
、、次回へ続く(; ･`д･´)
はい、みなさまこんにちは( ﾟДﾟ)！
今回は一般戸建て住宅のお客様ですが、
御趣味で半自動溶接機を使いたいとのことで、
コンセントを増設することになりました(*’ω’*)
いつものように、事前に盤廻りのブレーカー等の取替に
関しての下ごしらえをしている様子ですが、
以前購入した、エグゼナインパクトの圧着アタッチメントを
使うときがやっとやってきました(; ･`д･´)！
母屋の主幹ブレーカーと、納屋へいくブレーカーを分けて
それから、半自動用のコンセント盤をさらに部屋の中に
取付する工事なのですが、
現場作業がスムーズにいくように、開閉器盤やコンセント盤
は事前に組んでいきます(*’ω’*)
38sqや14sqあたりの電線の渡り線を造るのに、
こじんまりした、このエグゼナのインパクトで圧着して
みましたが、、
なんか【押し】が軽い感じがして、どうもしっくりこない
ようなイメージ(; ･`д･´)
、、ただ本体としては軽いのでとても便利でした(*’ω’*)
この加工で１日半ほどかかっておりますが、
いったいどんな工事かといいますと、
この雨樋にある引込点から引込メータ、そして
その横に主開閉器ボックスがあります(*’ω’*)
４ｍほど横に、プレハブの小屋がありまして、
この中で、半自動溶接機を使いたいようですが、
現在は、電灯、１００Vのコンセント用に１回路しかなく、
半自動溶接を使いたいのであれば、単相２００Vのコンセント
が必要なので、
引込廻りから容量をあげて、このプレハブ小屋に
あらたにコンセント盤を設けたいと思います(*’ω’*)
そして、溶接するにはアースをきっちり取っておかないと
いけないので、D種のアースも設置したいと思います(*’ω’*)
調査時に、仮に一本アース棒をうってみたら、、、
225Ω(; ･`д･´)。、。
うーむ漏電遮断器を設けるので500Ω以下で良いといえど、
やはりここはプロとして１００Ω以下に落としたいので、
もう少し掘削して接地工事も頑張りたいと思います(‘ω’)！
はい、みなさまこんにちは( ﾟДﾟ)！
先日引込柱を木柱から新しいものに取り替えた
味のある灯篭の現場です(*’ω’*)
まず、先日打設しておいた根巻保護コンクリートの
ﾎﾞｲﾄﾞを外します(‘ω’)
まわりに砂を敷設して、綺麗に仕上げます(‘ω’)
さて、今回は、上に引き込んである電源を立ちおろして、
開閉器ボックスを取付、そして、横の灯篭に電線を渡って、
中にある器具をLEDのものに交換します(‘ω’)
コストパフォーマンスを考慮し、
VE管配管、ステンレスバンドで固定します(‘ω’)
漏電ﾌヴレーカーと自動点滅器を
ウオルボックス内に設置します(‘ω’)
引込線を接続(‘ω’)
LED電球型の器具を台座に加工して取付(‘ω’)
ウオルボックスから灯篭の器具まではステンレスの
アンテナ線でわたって、VA電線をくくりつけて架空配線(‘ω’)
点灯確認です(*’ω’*)
温かみのある、電球色を選定(‘ω’)ノ
これでまた数十年は参道をこっそり照らして
道行くひとを見守ってくれることでしょう( *´艸｀)
はい、みなさまこんにちは( ﾟДﾟ)！
最近、いたずらといいますか、、市が管理している
道路の照明盤が勝手に操作されており困っております(; ･`д･´)
外灯は、照明盤内で、自動で点灯消灯するための
制御をしているのですが、
その、照明盤の制御によって、本来点灯してほしい時間帯に
外灯が点灯していないなどの不具合が発生します(; ･`д･´)
中のシステムを勝手に一般の方が触れないように、
盤には鍵がかかっていますが、、
業者では共通で使えるように、あるていどの種類の鍵を
もっていれば開閉することができますが、
最近は、ホームセンターやネットで、そういった特殊な鍵も
販売しているため、一般のかたでも鍵を手に入れれます(; ･`д･´)
勝手に盤を開閉して、照明の時間を狂わせたり、ブレーカーを
切ったりする誰かがいるようです、、(; ･`д･´)
そこで、鍵の種類をもう少し特殊な形のものに変えることに
します(; ･`д･´)
穴の形状が少し違うため、
加工が必要ですが、、
作業完了(*’ω’*)
また同じ鍵を見つけ出して、犯人がいたずらすると困るので、
詳しくは載せれませんが、
これで効果があるといいですね(*’ω’*)
