はい、みなさまこんにちは( ﾟДﾟ)！

定期的にキューピクル内の高圧トランス入替のお仕事に

携わることがあります(‘ω’)ノ

今回は３台のトランス搬出入がメインの工事があり、

予算の都合上、重量屋さんを呼ばずに自社施工だけで

頑張って作業しようと思ってます(‘ω’)ノ

今回のトランスの容量は

75KVA、100KVA、300KVAのモールドトランスである(‘ω’)ノ

↑今回取替のモールド変圧器っていうのは、こんなのです。

皆さんがよく見るトランスって、

↑こういうのですよね(; ･`д･´)

よく見るタイプの変圧器は中に【絶縁油】が入ってる

タイプで、その油が、絶縁と冷却の役割を果たします(‘ω’)ノ

今回のモールド変圧器っていうのは、

中に鉄心がぐるぐる巻いてあるのですが、それを油ではなく、

エポキシ樹脂で覆って絶縁しているものになります(‘ω’)

油と樹脂では、重量はさほど変わりが無いのですが、

絶縁油は使用すればするほど劣化していきます(; ･`д･´)

なので、この変圧器の中の絶縁油っていうのは、

永遠につかえるわけでは無く、

中にはいっている油の状態を、定期点検などで確認

しているわけです(; ･`д･´)

昭和の時代に造られた油入り変圧器の中には、

その絶縁油に【PCB】という毒性の成分が入っているものが

残っており、

今でいう、アスベストみたいなものと同じ感じで

そのPCBが含有されていないかを調べたりします(; ･`д･´)

PCBが含まれていなかったとしても、

使用状況が悪い、、例えば、電気の容量をパンパンに使い

続けると、変圧器には負担が大きく、

この絶縁油も透明のエンジンオイルのようなものですが

ドス黒いドロドロのエンジンオイルのように劣化しやすく

なります(; ･`д･´)

高圧コンデンサなんかも油入りは同じく、

絶縁油が入っており、

こちらにもPCBが入っている可能性があるので、

処分の際には、

ドリルで穴をあけて、中の絶縁油を検査して、

PCBが含まれていないことを証明しないと持ち出しては

いけません(; ･`д･´)

特別産業廃棄物として取り扱われます(; ･`д･´)

さてさて、前置きが長くなりましたが、

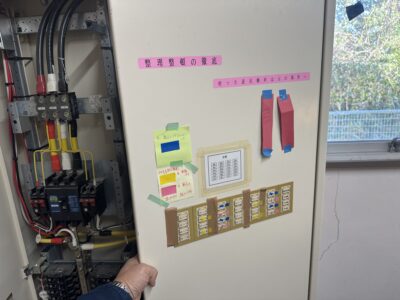

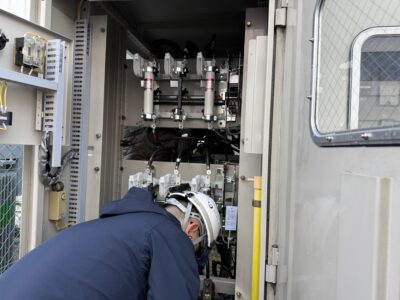

今回のキューピクルは屋内にあり、重量物の

搬出入が屋内の通路をとおっていくことになります(; ･`д･´)

入口に扉があるので、段差があります(; ･`д･´)

今回取替の変圧器の一番重いものは１ｔほどであり、

１トンの重量物を機械で吊ったりできるスペースがないので、

どうやって搬出入するかを考えます(‘ω’)

キューピクル自体にも基礎の上にのっかってるため、

段差が発生します(; ･`д･´)

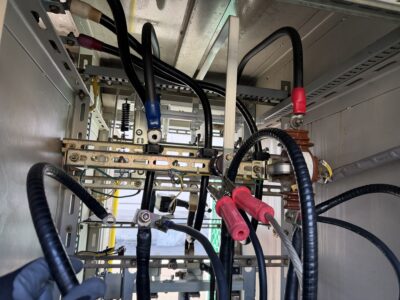

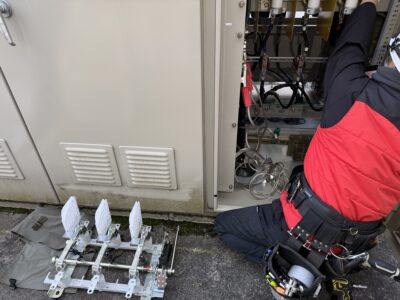

この300KVAのトランスを撤去する際には、

手前にあるコンデンサや接続されているKIP電線なども

取り外す必要があります(‘ω’)

そして2次側の電源の接続は、

母線バーから、【可とう端子】というものが使われている(‘ω’)

KIVなどの電線とは違って、

バーと同じくらいの接地面積が確保できるので、

高容量の電流に耐えれて、

ある程度の可とう性により母線バーへの接続がしやすく

なっています(‘ω’)

ですが、今回新しく交換する変圧器は

モールドではなく、油入り変圧器のため、

高さが上がってしまい、

もちろん電線に圧着端子の組み合わせで、２次側を接続する

仕様になっているため、

可とうバーがそのまま使えれません(; ･`д･´)

なので、この写真のように、バーで２次側を接続されて

いた変圧器を容量をあげて、

高さが上がった変圧器を据え直した時、

可とう端子も取外して、母線バーより、KIV電線に変換、

そしてぐるった曲げて、

トランスの２次側端子へ取付という方法で耐えました(; ･`д･´)

今回もそのようなイメージで準備しないといけません(; ･`д･´)

しかし、屋外のキューピクルのように、

移動式クレーンで搬出入、そのまま設置などが

出来ない為、

人力で据付をしないといけません(; ･`д･´)

最大１トンもの重量物をどのように移動させて、

どのように据え付けるか、、かんがえます(*’ω’*)

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

組合からの小工事依頼で、漏電しているお宅にお邪魔です(‘ω’)

停電して、関西電力に来てもらったそうで、

その時に玄関まわりの回路ということで特定できて、

その回路だけブレーカーを落として生活していたようです(‘ω’)

漏電ブレーカーが働いたのは雨の日の夕方らしく、

現在は、雨が上がって１０数時間経っていて曇っている

状態ですが、

１MΩということで、微妙に良くはなっていません(‘ω’)

湿気で悪くなりそうな、庭園灯、

こちらを疑ってグローブをあけてみると、、

すごい腐食です(; ･`д･´)

こちらも絶縁は悪かったのですが、

まだどうも悪い箇所がありそうなので、、探してみる(‘ω’)

話をよく聞いてみると、この郵便ポストは新しく

なっており、

昔は、蛍光灯の照明がついたポストだったそうだが、

塀に埋め込んである電線を処理をして

ポストを交換したそうだ(; ･`д･´)

中を分解して確認したが、防水の処理がしてあり、電線は

確認できなかったが、

この残った線があやしい、、(; ･`д･´)

縁が切れていなければ、ここが絶縁不良だと考える、、。

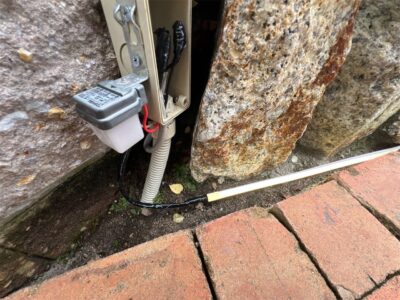

門灯、庭園灯へそれぞれいっている配管が、外部電源と

ジョイントしているBOXがあり、、見てみると、、

全部繋がっていますね(; ･`д･´)

門灯回路を切り離してみると、

１０MΩまで回復(‘ω’)

ポストへ行っている電源は切り離して、端末処理し、

これで漏電は改修されました(*’ω’*)

新しい庭園灯が届いたので、後日取替にうかがいました(*’ω’*)

新しい庭園灯を設置(‘ω’)

庭園灯本体に自動点滅器がついているタイプなので、

スイッチをオンのままで、夜になれば勝手に点灯、

朝には勝手に消灯します(*’ω’*)

玄関扉横の蛍光灯器具も、

ついでにLEDに交換されるということで、

LED電球タイプのリーズナブルでアルミダイキャスト製

の外壁灯を選定(‘ω’)

ちょっとアクセントの入った主張しすぎないモダンな

照明が毎晩お出迎え(*’ω’*)

漏電も直り、ちょっと家に変化があって気分も変わって

施主様は大変喜んでおられました(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

家やビルの外壁には、電力会社のメーターが取付されて

いて、

堅牢なメーター盤や計器boxがついています(‘ω’)

昭和の時代、、、その昔は、この計器BOXを取付するための

板が木板でした(; ･`д･´)

いつもお世話になっている某警備会社様の事務所の

テナントビルにて、

取付板が腐ってずり落ちているとの連絡(; ･`д･´)

はい、こんな感じで傾いているやつが一つ、、

２次側の電線はたいてい壁を貫通して中に入っているので、

こうして落ちずに済んでいるんでしょう(; ･`д･´)

１次側の配管の一方出などの蓋もないし、穴だらけで

いろいろ言いたいことは沢山ありましたが、

とりあえず、腐った木板だけをプラスチック製に交換

する見積りをだします(; ･`д･´)

数日後、板を交換すべく、停電させていただき、

プラスチックの板を仕込みなおして、メーターを固定

し直します(‘ω’)

作業完了です(*’ω’*)

雨水が、宅内に侵入する恐れもあるので、

今回のようなケースでも放置せずにきっちり直して

防水の処理をし直しましょう(‘ω’)ノ

中には分電盤があるのですが、

そちらなメインブレーカーなしの４回路という、、

漏電ブレーカーがついていないタイプだったので、

後日そちらも交換することになりました(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

滋賀県にある某太陽光発電所にて、

接地抵抗値が著しく低下しているとのことで、調査に

伺いました(; ･`д･´)

パネル架台を修理するのに、杭を数本打ち直していて、

運悪く、接地線を貫いてしまったようです(; ･`д･´)

現場に到着しました(‘ω’)ノ

野立ての綺麗に整地されたうえでの発電容量

333KWの産業用太陽光発電所です(‘ω’)

ずらーっと並ぶこの太陽光パネルですが、

第１柱から、キューピクルの間の

架台を打ち直して、パネルを設置しなおしたところ、

キューピクルの横あたりに接地線が埋設配線されていて、

そこに丁度あたり、線が断線した模様(; ･`д･´)

キューピクル内のＡ種接地は、問題なく、

パワコンへ繋がる、Ｃ種接地も問題なかったので、

第１柱をみてみることに(‘ω’)ノ

PAS用の接地線の一方出の蓋があいているので、

みてみると、

ｱｰｽ線が繋がっており、

近くの架台の杭にアースを落として、

仮に繋いでいる様子がうかがえた(; ･`д･´)

なるほど、第１柱のPAS用のA種接地線の電線を

切断してしまったので、緊急で、こうして

架台の杭から接地をとっているわけですね(; ･`д･´)

この日は晴れ続きの状態でしたが、

接地抵抗値を測定すると、４３Ωほどで、

とりあえず１００Ω以下はあるが、

１０Ω以下はないので、緊急性のある工事として

見積りし、早急に修繕することになりました(; ･`д･´)

断線した箇所を調べて掘削するより、

場所が広々しているので、

フェンス沿いを新たに掘削し、１０Ω以下の接地線を

埋設し、接続する方向で見積が通りました(; ･`д･´)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

噴水ポンプの電源線が悪いので取替作業です(; ･`д･´)

モニュメント噴水用ポンプ電源線取替①！

電線はCV5.5sq-4CがVE28に入って、ハンドホールなどの

経由が無く、直接VEだけで配管されている様子なので、

照明盤内やポンプ側で人力で引っ張ってみても

全然動きません(; ･`д･´)

そこで、掘削して、半分は配管をやり替えるつもりで

バックホウを積んでいきます(*’ω’*)

制御盤前、ここを手掘りして、

ポンプへいっている配管を見つけれれば、

そこを割って、ポンプ側と制御盤側で電線を

抜きかえれないかという、期待をもってみます(; ･`д･´)

電動の打撃スコップを使って固い表面を掘削していくと、

はい、でました(; ･`д･´)！

紺色のVE管がポンプへいっている配管ですね(; ･`д･´)

これを割って、電線をぬきます(*’ω’*)

割れ目を入れて、ひっぱってみると、、

盤のほうはなんとか電線は動きましたが、

ポンプ側の方はまだ人力では

ひっぱっても動かない、、(; ･`д･´)

新しい電線を伸ばして、バックホウの力で

電線を動かす作戦にします(‘ω’)ノ

古い電線の先に、新しい電線を繋いで、

抜き取ると同時に新しい電線を入線します(*’ω’*)

さすが、機械の力はすごいですね(; ･`д･´)

これが建設機械施工ってやすですね(; ･`д･´)

ほぼ５０ｍほど引っ張ると、

新しい電線がでてきました(*’ω’*)

制御盤のほうに、新しい電線をいれ、

VEを割った箇所にはFEP管をカブセて、ジョイント(*’ω’*)

掘削がほぼなくなり、効率の良い仕事ができて

良かったです(*’ω’*)

、、さて後は埋戻しと

ポンプ側の接続です、、

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某公園にて、モニュメント的な噴水が定期的に

散水されているのですが、

この噴水が止まっているとのことで調査に伺いました(‘ω’)

夏になると、公園でも噴水の下で

小さな子供たちが水浴びをしてますが、

夏休みになると、そういうお子様が増えるので

噴水がでていないと苦情が殺到するらしく、

どうにか緊急で修繕したいとのこと(‘◇’)ゞ

こんな感じのモニュメントがあり、この曲がった管から

水が出て散水されます(‘ω’)ノ

少し離れた木陰に制御盤があり、

噴水ポンプのブレーカーがおちていたので、

絶縁測定をすると、

0.1MΩしかありません(; ･`д･´)

これは、ポンプ本体か、ポンプへいってる電線のどちらか、

あるいはどちらも劣化して悪い可能性があります(‘ω’)

まず、噴水のしたの排水口から水を抜いて、

ポンプまわりを調べることにします(‘ω’)ノ

ダムサイト公園なので、隣接する池のほうに、排水を

バルブを開けて、開放します(‘ω’)ノ

側溝路から噴水で循環している水を開放します、、、

みなさん、この濁っているのわかりますかね(; ･`д･´)

放流した、循環水はこんなにも汚いのです(; ･`д･´)

これを小さなお子様は水浴びしてるんですね(; ･`д･´)

噴水の下にはこうして水を溜める溝があり、

そこにポンプが設置されてます(‘ω’)ノ

これがポンプで、こちらから吸い取った水を

上に組み上げて噴水として放出してます(‘ω’)ノ

、、だいぶ古そうですね、、たぶん３，４０年経過してる

とは思います(‘ω’)

水が全て排出されました(‘ω’)ノ

制御盤から来た電線が、ポンプと水中で接続されており、

この直線接続材、、こちらで切り離さないと、

ポンプ本体が悪いのか、

それとも制御盤までの電線が悪いのかがわかりません(; ･`д･´)

というわけで、後日、ふたたび調査にきました(*’ω’*)

外装を割いてみると、

水が染み出てきます、、(; ･`д･´)

水が回ってるとで、絶縁がすごくわるそうです(; ･`д･´)

切断し、制御盤側を測定すると、

0.15MΩと、制御盤からポンプまでの埋設配線が

悪いことがわかりました(*’ω’*)

ポンプ本体は10MΩあり、絶縁はまだ大丈夫でした(‘ω’)

数日間、この切断した状態ですぐ見積、

そして修繕にかかる段取りをします(‘ω’)ノ

噴水のまわりはタイルで直径２０ｍくらい

掘削できない状態で、

軽トラ横の木がある後ろに制御盤があって、

そちらまでの埋設配線を取替することになります(; ･`д･´)

はたしてうまいこと入替できるでしょうか(; ･`д･´)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

エアコンを新たに新設しようとすると、

分電盤の容量や回路がそもそも足りないことがあります、、。

今回もそんなケースでして、

エアコンようのコンセントを増設するにあたり、

先ず、分電盤を新しくすることになります(*’ω’*)

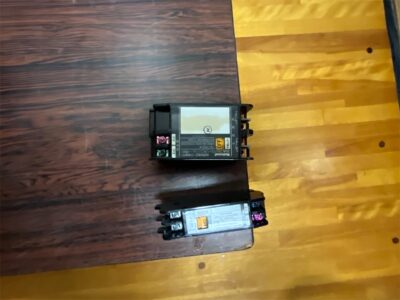

引込柱にて、主幹ブレーカーが昔のCKS,、

まずはこちらは普通のサーキットブレーカーに交換(*’ω’*)

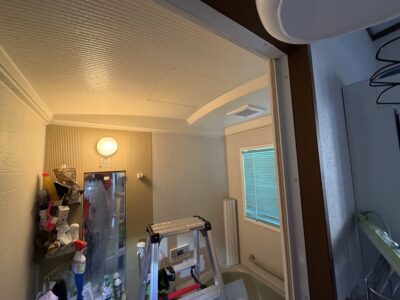

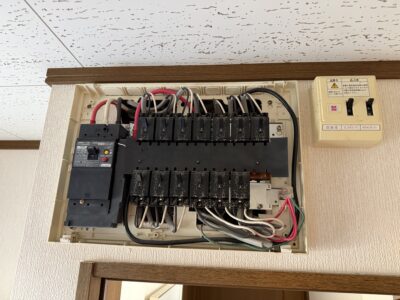

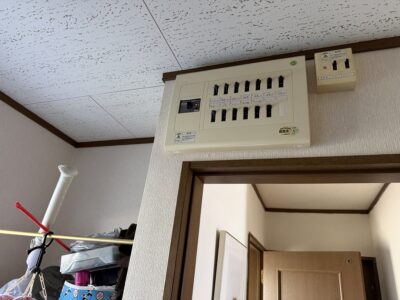

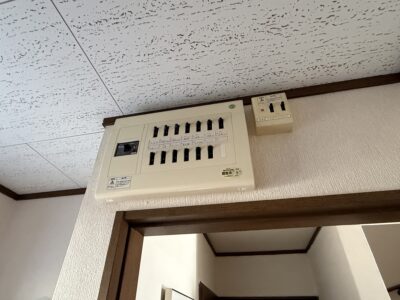

洗面所に分電盤があり、

今回こちらを取替します(‘ω’)ノ

この分電盤の向かい側が外壁になっており、

白い棚の上にエアコンを新設します(*’ω’*)

画面右がわはユニットバスなので、

天井点検口から、エアコン用コンセント増設を

試みます( ﾟДﾟ)！

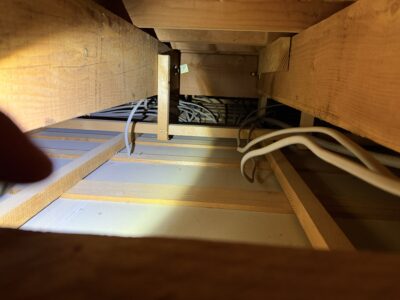

点検口ひらくと、、

２重天井、、、(; ･`д･´)絶望

小さな開口から分電盤のほうへは行けそうなので、、

天井内を登ってもらい、、下から連携プレーで

のりきるしかない、、、(; ･`д･´)

古い分電盤を取り外します(‘ω’)ノ

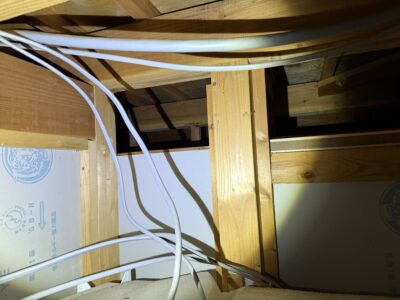

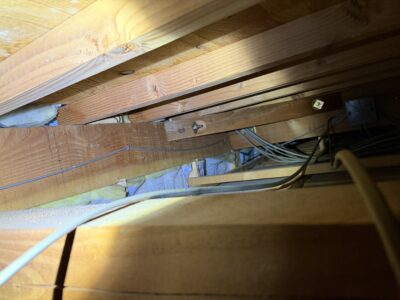

分電盤を撤去し、壁の中から、天井にむけて

エアコン用のあらたな配線を通していきます(‘ω’)ノ

結構開口は狭いですが、

しっかりした木地なので、匍匐（ほふく）前進でも

天井材を落とすことなく　安心して進めます(‘ω’)ノ

エースに登ってもらい、

私は地上から連携します(‘ω’)ノ

分電盤側に電線をとり、、

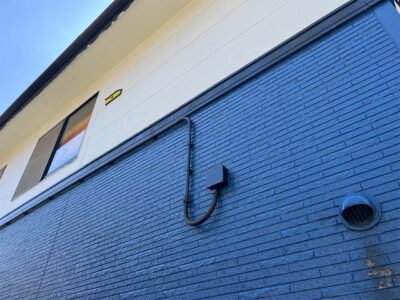

外壁に、配線を出し、エアコン用のコンセント設置(‘ω’)ノ

新しい分電盤を取付、接続(‘ω’)ノ

引込開閉器もサーキットに交換完了(‘ω’)ノ

メガチェックを行い、復電(‘ω’)ノ

新しい盤はコンパクトになるので、右側のクロスが

笑ってしまいますが、これはお客様は気にしないとのことで、

このサイズの分電盤にて注文致しました(‘ω’)ノ

さて、次回は、エアコン設置の巻き(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

夜中に停電して

自分で不具合のある回路を特定したのが、寝室のエアコン

で、

エアコンがつかえないので、車のエンジンをつけて

車の中でエアコンつけて寝た、、と嘆きの連絡が

同級生よりありました(; ･`д･´)

この時期、エアコン無いと、寝れませんよね(; ･`д･´)

、、というわけでとりあえず、本当にエアコンの回路だけが

悪いのか、漏電の調査にまず伺いました(*’ω’*)

こちらがシャープの2.8Kw で、まだ５年しか経過していない

というが、一度室外機の修理でコンプレッサーを交換している

という(; ･`д･´)

、、今回の漏電も、おそらくコンプレッサーだと

おもいます(; ･`д･´)

当該エアコンの回路を、室内機のコンセントを差した状態

でメガを測ると、、

、、もうほぼ０Ωに近い、、(; ･`д･´)

運転すると、ブレーカーが落ちるということですが、

もうほぼ短絡状態なので、

差込を外して、ふたたび測定してみると、

２０MΩまで回復(; ･`д･´)

修理依頼というより、もう量販店で購入したエアコン本体は

信用できないということで、

本体をダイキンに交換することに(‘ω’)ノ

室外機はこんな感じ(‘ω’)

スリムダクト無でむき出しのペアコイル、、

長持ちしないことは目に見えている為、

黒いスリムダクトも注文(‘ω’)ノ

貫通穴のパテも若干痩せて、隙間ができていたので

ここも同じ田舎の戸建て所有者としては

虫の侵入が気になる(; ･`д･´)

カメムシ、、ムカデ、、コウモリ、なんでも入ってきます(; ･`д･´)

、、次回、エアコン取替に続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某市内の公園にあるトイレにて、

古い照明器具の交換です(*’ω’*)

軒下に露出で照明器具がついており、

吹き降りの雨の影響がないとは言え、防湿の器具では

無く、蛍光灯でしたが、

よくこんな時代で生き残って点灯し続けていたな、、と

感心(; ･`д･´)

防湿のLED直管ランプ形式の富士型器具に交換(‘ω’)ノ

点灯確認(‘ω’)ノ

建物の裏側の壁面に、自動点滅器があり、夜にはこの

センサーで便所内の照明も制御されていたが、

こちらも不良で交換(‘ω’)ノ

これで、また数年は問題ありません(*’ω’*)
