はい、みなさまこんにちは( ﾟДﾟ)！

漏電による架空線修繕、

まず枝葉を伐採して、架空線の悪い箇所を調べて

いくという流れだったのですが、

https://www.uraden.net/archives/22345

漏電箇所を調べるにも、切り離して、メガをあてる、、

そこには交通誘導員さんのつけないといけない、、

調べて、それからまた悪い箇所を施工する、、

それがほとんどの箇所だったら全て取替してしまったほうが

手間は一回で済むので、全域貼替することになりました(; ･`д･´)

第１柱のブレーカーは上にあったものを少し高さを下げ

何かあった時操作しやすいようにします(‘ω’)

今度はサーキットから漏電ﾌﾞﾚｰｶに交換したので

何かあっても安全に遮断されます(‘ω’)

高所作業車で作業できる箇所と、極端に狭い場所は

ハシゴを架けて径間の架空電線を交換していきます(‘ω’)

写真ではわかりにくいのですが、

肉眼でみると、スッキリと架空線も交換された様子が

うかがえるようになりました(‘ω’)

作業後のメガチェックもばっちりです(‘ω’)

念のため、夜間にしっかり点灯しているかどうかも

確認し、作業完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

外灯の漏電であたり一帯が消灯していると通報(‘ω’)ノ

、、調べると、架空電線が250ｍほどずっと張っている

一帯が枝葉で擦れて、絶縁がわるいのでしょう、、

どこが悪いかしらべようにも、、

まずは枝葉の伐採をすることになりました(‘ω’)ノ

この区間は道が狭くて、一般車両のすれ違いもなかなか

しにくい箇所で、

工事区間の端と端にて交通誘導員を配置、

どちらかから、一般車両がくると、

作業を中断して、工事車両を一旦真ん中にある待避所まで

移動させて、それから一般車両は通過してもらうという

形で、通行止めせずに作業していくことに(‘ω’)ノ

高所作業車にて、チェーンソーで枝葉を切り落として、

それをダンプに積み込んでいきます(‘ω’)ノ

ちょっとわかりにくいいですが、

結構DV電線に枝がのっかっていたりして、

ほぼ全域、架空電線がこすれていて絶縁は悪い(; ･`д･´)

ガッツリ伐採したいところですが、

この山は市有地ということで、あまりおおっぴらには

伐採できないとのこと(; ･`д･´)

満載になると、ダンプを入れ替えて、

処理施設に走っている間に、もう一台に積み込み(‘ω’)ノ

これを数回繰り返す(; ･`д･´)

一般車両が頻繁に通過したりして、作業は難航(; ･`д･´)

第１柱のブレーカーボックスは蓋がとれて、

しかも漏電ブレーカーではないので、こちらはあたらしく

箱とﾌﾞﾚｰｶｰをやり返します(; ･`д･´)

2日かかりましたが、伐採作業は完了です(‘◇’)ゞ

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

いつもお世話になっている三田市一円の防犯灯の修繕(*’ω’*)

三田市の電柱共架防犯灯は、平成26年ごろ、水銀灯の器具が

LED防犯灯に全て変わりました(*’ω’*)

LEDに変わった(*’ω’*)！！、、、

ていいながらもう今年で８年目を迎えるわけです(; ･`д･´)

雷害による器具の破損や、寿命や故障による不点灯で

１０～１５年を保たずして、こわれてしまうものも

年間で３０から５０灯ほど過去にありました(‘ω’)

今年でリース契約が切れる関係で、

電柱に各防犯灯にすべて管理番号シールがあって、

おそらく今後は三田市が防犯灯を管理する為、

そのシールもまたすべて張り替えていくと思われます(‘ω’)

なので、来年の２月あたりからは、不点灯の場合に連絡する

連絡先がかわるので注意です(‘ω’)ノ

、、連絡先は変わりますが、、

修繕はどちらにしても弊社が駆け付けさせてもらいます(; ･`д･´)

まだ古い蛍光灯などの防犯灯で自治会が設置しているものが

あれば、ぜひご相談ください。

もう蛍光灯は生産しませんので、出回っている在庫分が

無くなればやがて蛍光灯器具はつかえなくなります(; ･`д･´)

そして、撤去した器具や、、

蛍光灯、水銀灯などの廃材は、

どんなものでも適正処理いたします(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

LED照明器具が普及して、はや１５年ほど経過して

いますが、

LED器具の寿命はたいてい約6万時間程(‘ω’)

毎日夜間１２時間点灯したとして、約１５年は保ちますが、

湿気ている場所、カンカン照り、樹木の枝葉が接近して

いるなど、そこの設置環境により、劣化の速度は変わって

いきます(; ･`д･´)

落雷や、劣化により、不点灯になる器具はあります(‘ω’)

こちらは設置から約８年経過の器具です(‘ω’)

LED素子は大丈夫でも、電源部やそのほかの部品が壊れる

こともありますが、

それでも、２，３年で、蛍光灯や水銀灯の球を取り替え

していたことを考えれば、LEDに交換たことによる

ランニングコストや、

かかってきた電気代を考慮すると、充分お得に過ごせて

きたといえます(‘ω’)

三田市の外灯関係も８年目で、

そろそろ順を追って器具が壊れていくことも予想されるので

LEDに変えたからと言って安心していては、

１０年なんてすぐに経過します(‘ω’)

LED器具も大手メーカーが造るものは品質はいいものの、

よくわからないメーカーが造れば、安価で、

ネットでも簡単に消費者が購入できる反面、

品質に問題があり、５年、へたしたら１年で壊れるような

ものもあるので、注意が必要です(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

今回の依頼は、工事により里道に設置されていた

防犯灯が邪魔になるということで、移設しないと

いけないややこしい事態に陥っているようです(*’ω’*)

三田駅前の近くで、昔ながらの細い路地、、

そこは里道で共用の道ではありますが、

そこに数十年前に設置された防犯灯があり、

このポールと防犯灯がそれなのです(*’ω’*)

老舗であった旅館が廃業し、その跡地を開発するにあたり、

まず、、この左の駐車場との境目に、、

防犯灯がなぜか境界を犯して設置されていた(; ･`д･´)

本来、ここは旅館の敷地なので、

写真の左下に移設しないといけません(; ･`д･´)

市の担当者や自治会長様など立ち寄って、

どうするかを話し合って、、

第一希望としたら、この丸印あたりに、ポールごと移設

したいところだが、

すぐ横にインバート枡があり、

移設したい丁度同じ方向に配管が走っている(; ･`д･´)

配管迄の土被りも５０センチほどしか計算上は

稼げず、、充分な根入れが出来ない為、

ポール移設は断念(; ･`д･´)

というわけで、この防犯灯の電源が架空で飛んできている先、

こちらの中継ポールに防犯灯を移設することにします(‘ω’)

テレビや電話などの中継用としても使われてますが、

自治会長の許可も得て、このあたりを明るくすることに(‘ω’)

架空電線を外し、防犯灯本体を移設します(‘ω’)

立下げ配管、そして接続(‘ω’)

ポールは根元でちょん切ります(‘ω’)

横に大きな切株の根っこもあり、それらの撤去時に

このポールの地中埋設部の撤去も一緒に撤去してもらうと

いう形で、ここはこれにて作業完了(‘ω’)ノ

移設先のポールに管理番号シールを貼り、

点灯確認で作業完了(‘ω’)ノ

施工完了です(^^)/

はい、みなさまこんにちは( ﾟДﾟ)！

電力会社が電柱を交換したり移設したりする際、

市の持ち物である防犯灯を一旦撤去する場合があります(‘ω’)

今回は、今建っている電柱と全く同じ場所に新しい

電柱を建てたいために、

一旦、真横に仮の電柱をたてて、

架空電線をみんな移設してから、　電柱を取り替えて、

そしてまた再び、もとあった場所に架空電線をもとに

戻すというおおがかりな作業なようです(‘ω’)

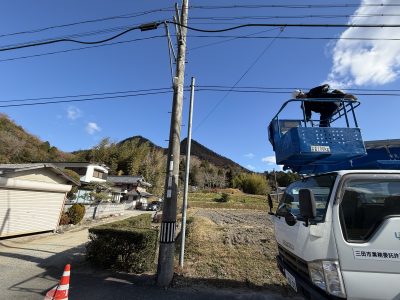

まずは、この右の電柱についている防犯灯を外します(‘ω’)

すでに左側に、仮移設するための電柱がたってます(‘ω’)

防犯灯が外されて、

関西電力やNTTの架空電線も全部左側の電柱にうつして、

この右側の電柱を新しくします(‘ω’)

はい、数日後、、というか１か月半後です(‘ω’)

右側の電柱が新しくなって、

すでにNTTの架空電線は左から右側の電柱にうつされて

復旧されていました(‘ω’)

立下げの電源が短かったら、延長して防犯灯と接続しないと

いけないかな、、などと想像しながらバケット車できましたが、

電力会社の立下げは、まだ左側の電柱に残っていて、

強電はまだ右側の電柱に復旧されていませんでした(; ･`д･´)

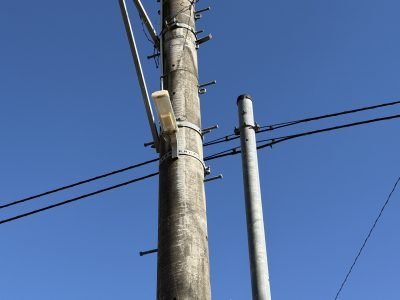

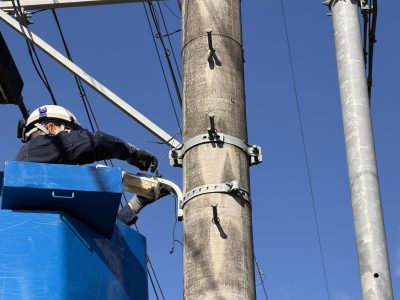

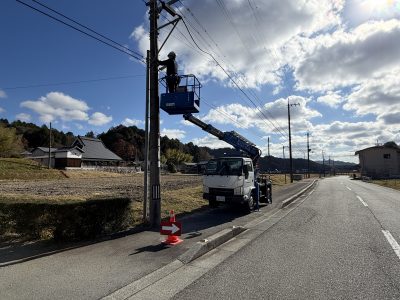

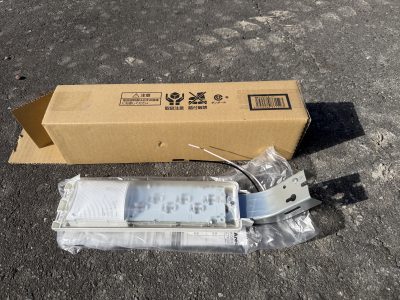

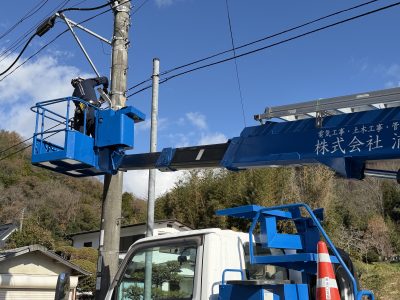

とりあえず、　あたらしくなった電柱に防犯灯を取付、

左側に立ちおろしていた電源線と仮に接続し、

防犯灯が正常に動作するか確認します(‘ω’)

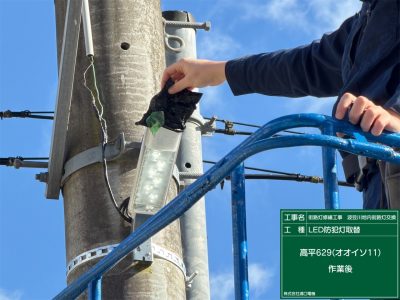

黒い袋をカブセて、内蔵された自動点滅器が働くかを

確認、、、

センサーが働くのと同時に、

LED照明がちゃんと点灯することも確認できました(*’ω’*)

新しい電柱には、新しい管理番号シールも貼付けして

おきます(‘ω’)

左側の強電が右側に移されて、防犯灯に電力会社様が

接続してくれるまで、

しばし不点灯になってしまいますが、

とりあえず弊社の作業は完了です(^^)/

はい、みなさまこんにちは( ﾟДﾟ)！

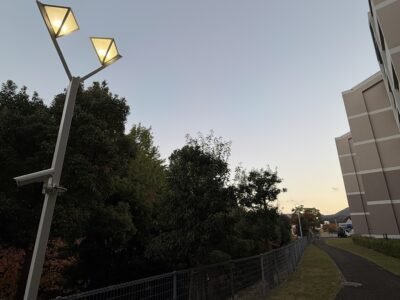

公園にある照明柱や時計、、これらは子供達の遊びの

標的とされることが多く、

今回も２箇所照明柱のガラスが割られているケースです( ;∀;)

照明柱のカバーがガラス製なのは、

その昔、白熱球や水銀灯の球であったときは、

球自体に熱をもつため、アクリルやプラスチック製だと

熱で変形したり溶けてしまったりするんですね((+_+))

そうなるとガラスで覆うのが主流でした(‘ω’)

しかし、このように、ガラスは、石コロなど投げられると

割れてしまいます(‘ω’)

割れると尖った破片が下に落ちて、

それを触ると手が切れたりと、危険なため、

市の職員様が清掃などに一次対応されるわけですが、

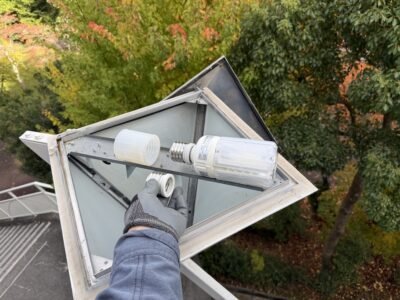

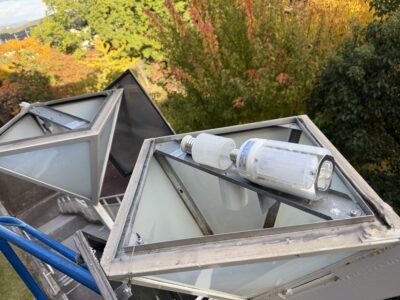

今度は、球がむき出しになると、

雨風の影響で球や器具にも良くないことはわかりますが、

住宅地内の一角にある公園などでは、

近隣の住宅にとっては、２階部分からおなじ目線の高さに

照明柱の光が位置していたりして、

ガラスグローブが無いと、

非常に眩しくて不快感を覚えるというわけです(; ･`д･´)

さて、高所作業車が先日納車されてから、

さっそく活躍する時がやってまいりました(‘ω’)

高所作業車、納車！

まだ納車されてすぐで、自社仕様に改造など

整備をする前なのですが、とりあえず出動(‘ω’)

荷台に棚など工具や材料を載せていくスペースが

あまり無い、リース仕様の為、

とりあえず必要最小限の道具と材料を用意していきます(‘ω’)

アウトリガの敷板や、カラーコーンなど

積載して取り出しやすい位置など、今回使ってみて

ここはこうしたほうが良い、、などの

検討材料にします(‘ω’)ノ

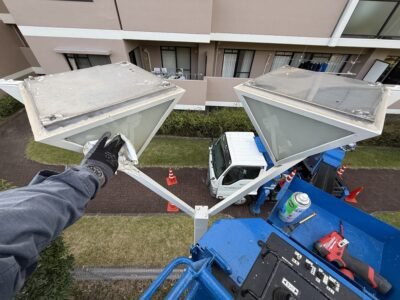

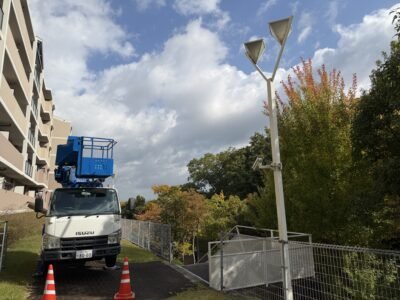

高所作業車を設置し、

私は交通規制をしながら工事写真を撮影します(‘ω’)

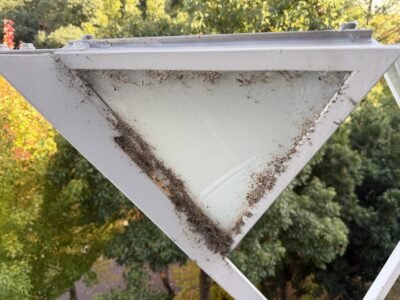

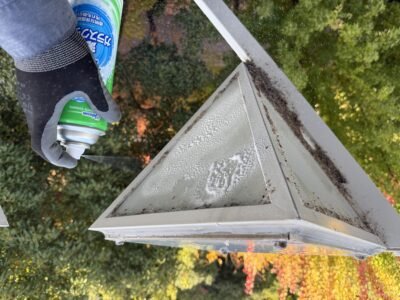

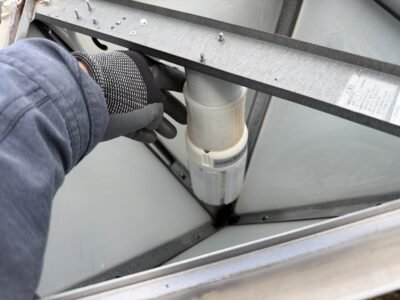

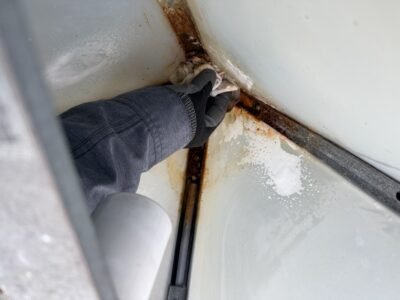

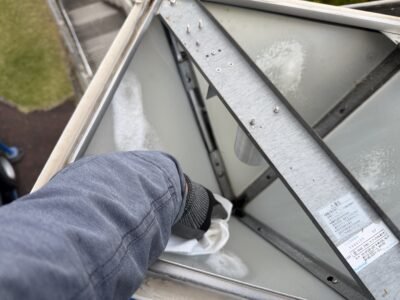

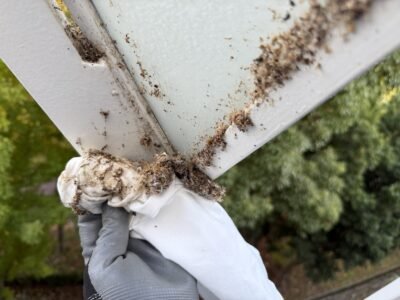

まずは、ガラスの破片の残りを綺麗に取り除き、

今取付してある隣の綺麗なガラスを外します(‘ω’)

ガラスでは無く、ポリカｰボネード板という

アクリル板よりも上質な素材の板に交換です(*’ω’*)

割れにくく、そして強靭で、紫外線や熱にも強く、

そして軽くて加工がしやすい点で、

ガラスよりも優れています(‘ω’)

乳白色などスリガラス的な材質でも、透明でも

いくつかポリカにも種類があり、用途に応じて選択可能(‘ω’)

今回は２箇所修繕なので、

２か所分の寸法を、ガラスの大きさと一緒のサイズで毛書き

ます(‘ω’)

充電のジグソーで、切断していきます(‘ω’)

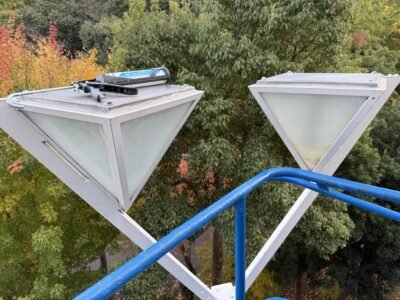

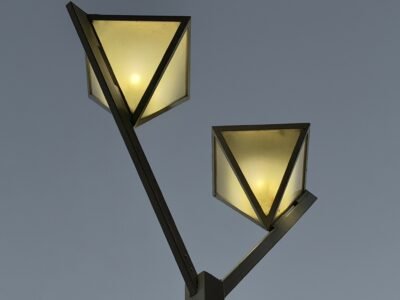

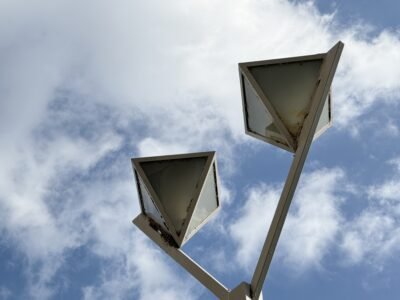

照明柱の形としては、正方形のガラスが多いですが

今回は灯具が四角錐だったので、三角形で作成(‘ω’)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

三田市一円にて街路灯や防犯灯のメンテナンスを

させていただいておりますが、

三田市の大規模LED化工事から、今年で７年が経過して

おります(‘ω’)

リース期間は８年なので、メンテナンスの８年契約が来年

きれますと、

おそらく三田市が一度、権利を譲渡されて、

管理は三田市が受け持つということになります(‘ω’)

一応、８年から１０年を目途に保つ器具を選定しているので、

来年まではほとんど不良の無い時代でしたが、

おおかた１０年も暮れると、

そろそろ、LED器具も壊れるものも多くなってくると

思います(; ･`д･´)

照度も、設置時の８０％程に下がる見込みで、

ちょっと暗くなったな、、

と感じることが多くなってくると思われます(; ･`д･´)

屋外で、雷雨や雪、、照り付ける太陽を浴び、、

時には虫や樹木からの攻撃を受けたりもしながら経年劣化が

進行していきます(; ･`д･´)

１０年を過ぎて、交換するLED器具が多くなって、

毎日ひとつはどこかで器具が壊れているくらいになれば、

弊社もそれなりにスピーディーに対応できるように

考えないといけません(; ･`д･´)

とりあえず、来年まで様子をみます(‘Д’)

はい、みなさまこんにちは( ﾟДﾟ)！

三田市一円の街路灯や防犯灯の維持修繕業務ですが、

今回は、住宅地の中にある遊歩道にポツポツと

単独柱が建っており、

その灯具が数か所不点灯しているということで

調査に伺うと、、

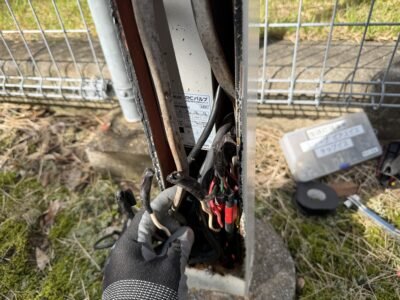

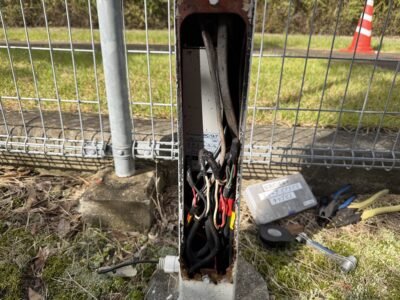

照明盤にて、ブレーカーの不良で１５灯程全部

消灯していたので、

そちらは後日、ブレーカー交換すれば全部直ると思いきや、

灯具の不具合が２箇所、

そして、絶縁が悪くなっている灯具が１箇所あったため

交換作業です(‘ω’)

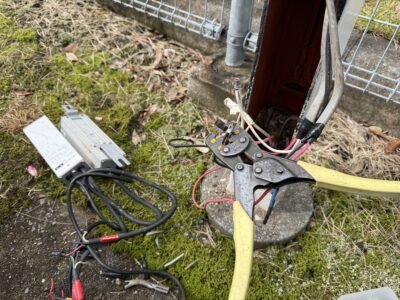

電源装置一体型の灯具なので、

雷や漏電の際、

灯具丸ごと交換する必要があり、コストがかかります(‘ω’)

そのかわり工事としてはわかりやすくシンプルになります(; ･`д･´)

このように、ガチョンと取替するだけ(; ･`д･´)

我々作業者からすると、わかりやすいので

施工も楽で助かります(; ･`д･´)

残り２箇所も交換(‘ω’)

点灯もきちんと確認し、

交換後の、２次側の絶縁測定にて

漏電が解消されているかも確認します(‘ω’)

また別の回でお伝えしますが、

この灯具交換とは別の要因でも漏電しており、

しばらくこの１５灯は点灯していなかったと思われます(; ･`д･´)

外灯は様々な要因で、漏電ブレーカーなどが作動し、

消灯していることがありますが、

これは調べるのに時間がかかりそうです、、(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

絶縁不良架空電線取替！枝葉伐採！②

漏電による不具合で枝葉の伐採と架空電線取替工事を

おこなっております(‘◇’)ゞ

前回、枝葉伐採が終わったので、

架空電線取替を進めていきます(‘ω’)

DV2.6-2C、　１５０ｍを張替していきます(‘◇’)ゞ

古い架空線は2.0-2cで、細いので、今回は2.6-2cで

引張直します(; ･`д･´)

引き留めてるﾊﾞｲﾝﾄﾞ線も錆びてますが、

こうした箇所から電線の外装にひびわれ傷がついて、

水が回って漏電したりします(; ･`д･´)

末端のポールから順番に手前に手前に取替していきます(‘◇’)ゞ

径間は４０Ｍ程なので、手でひっぱっても弛度はそれなりに

保てます(‘ω’)

枝葉がスッキリと無くなっているので、作業しやすいです！

さて、私一人で作業していても寂しいので、

架空線を引っ張った経験のない、従業員さんに

レクチャーしながら作業していきます(‘ω’)

今回は細くて、径間も長くはないですが、

これがもっと太くて重たい電線だった場合は

頭を使わないと、しんどくて作業が捗らないので、

そういった場合を想定して作業してみます(‘◇’)ゞ

シメラーを用いての架空線の取替の仕方を教えます(‘ω’)

碍子にﾊﾞｲﾝﾄﾞ線で電線を固定する場合のコツなどを

事前に知っておかないと、

高所作業車が無くて、ハシゴを架けての作業の場合は

もっと力がいれにくい環境下での作業になります(‘ω’)

高所作業車で二人で作業するのは簡単ですが、

銅綱をつけて、柱上で一人で作業する場合は

結構過酷な作業です(; ･`д･´)

さて、最後に引込ポールへのDV線をとりかえて、、

架空線の取替完了です(*’ω’*)

絶縁も回復し、良好です(‘◇’)ゞ

パッと見わからないのが漏電で、

それを探して、修理するのが我々の責務です(‘◇’)ゞ
